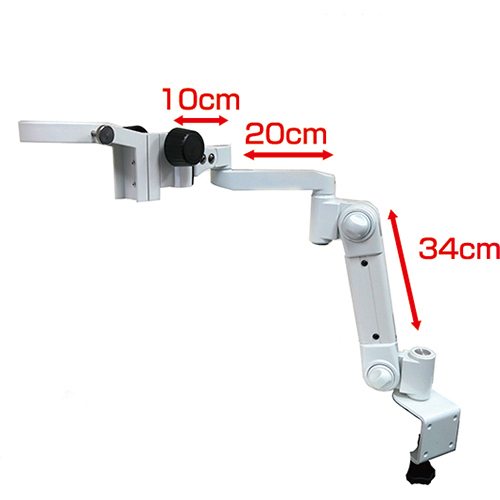

顕微鏡用スタンド
スムースアーム （粗動アングルタイプ） AFN-W
82,000円（税抜）
- デモ機無料貸出
ロックなし！
任意の位置でピタッと止まる！
ピント合わせに便利な上下動の機構付
●ピント合わせに便利な粗動アングルタイプのスムースアーム
●オリンパスのSZ、ニコンSMZシリーズ等、φ76の実体顕微鏡に取付可能
●わずらわしいロックはなし。スムーズ操作で作業効率アップ！
●上下左右、角度自由自在のスムースアーム
製品の特長
スムースアームに便利な粗動アングルが付きました！
机の上に対象物を置き、細かいピント調整が必要な場合は、
粗動アングル（上下動ハンドル）付のタイプが大変便利です。
ストローク：67mm
わずらわしいロックはなし、スムーズ操作で作業効率UP！
従来の顕微鏡アームは各関節にロックが付いていました。
そのため任意の位置に合わせるたびにロックを締める必要がありました。
米国特許取得！
スーッと伸びて
ピタッと止まる
クルッと回って
サッと収納
快適動作が可能です！
任意の位置にピタッと力学的に静止できます。

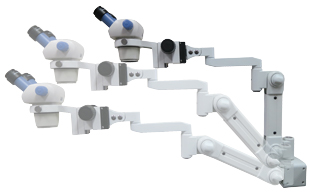

上下左右、角度自由自在のスムースアーム
水平から上方向に90°、
水平から下方向に30°、
顕微鏡ヘッドを動かすことが可能です。
写真は粗動アングル無タイプです
各関節が回転します。

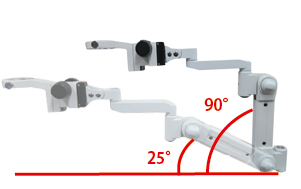

アームは90°の位置から25°まで動かすことができます。
作業台のエッジに取付
クランプ（万力）で作業台のエッジ等に取り付きます。
（クランプは標準装備）
最大締付幅：65mm
他社の顕微鏡にも使用可能！
取付径がφ76mmであれば
他社の顕微鏡も使用可能！
スムースアームの動作動画
カートに取り付けた使用例
仕様
| 型番 | AFN-W |
|---|---|
| 重量 | 4.5kg |
| 取付可能顕微鏡径 | φ76mm |
| クランプ最大締付幅 | 65mm |
| 耐荷重 ※力学的に必要な重量 | 1～4kg |
| 粗動ハンドルストローク | 67mm |
ダウンロード
寸法図
-
（pdf／68 KB）
オプション
実はXYテーブルを使えます！
据え置きタイプのXYテーブルがあります。
ステージのないアームタイプでも机上に置くだけでXYテーブルが使用できます。
机や棚に万力を挟むスペースがない場合の専用オプション
光学実験台に取り付けたい場合はこちら
アームを棚に固定し、顕微鏡を下におろしたい時のオプション
顕微鏡を壁に取り付けたい時の専用オプション
