自動画像寸法測定システム AT-Measure Long

1,400,000円（税抜）

1m迄の長尺物をクリックするだけで寸法測定！

●1mまでの長尺物で、かつ平板・フィルム・シートなどの薄物長方形・正方形の縦と横ラインの自動画像寸法測定が高精度で可能！（※1）
●とにかく簡単！クリックするだけで画像中寸法を自動測定
●モノクロカメラ採用でより精度UP！

※その他の形状、その他の測定項目は測定精度が落ちますが、測定自体は可能です。詳細は別途お問合せ下さい。

パソコンは付属しません。

製品の特長

巨大ノギスや巻尺、大型曲尺で測定していましたが、これなら置いてクリックするだけで瞬時に寸法計測できます。

弊社テストでは、1000mmの金属プレートを使用し、
その1/1000である精度±0.5mm以内に収まる高精度！

簡単設定（クリックで詳細を開く）

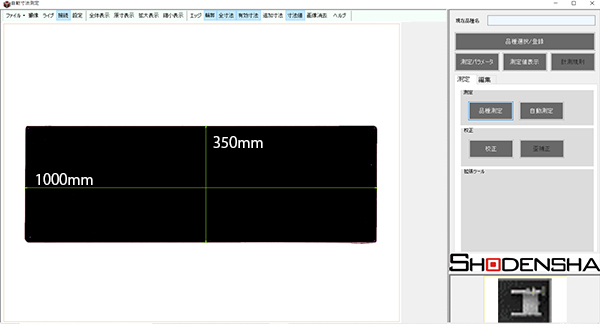

まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。

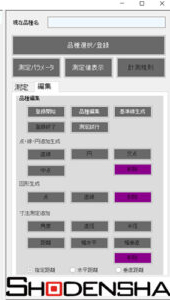

その後、測定したい箇所を自由に編集・追加し、品種登録します。

簡単に自動測定（クリックで詳細を開く）

対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。

簡単データ保存（クリックで詳細を開く）

測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。

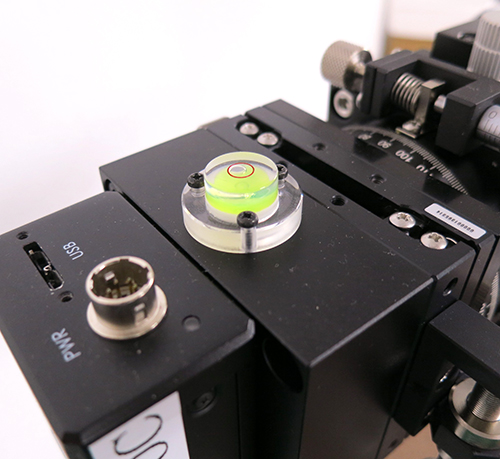

水平器でカメラの水平を確認しながらゴニオメーターでカメラを微調整できます。

公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。

マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。

型番	AT-Measure Long
視野範囲	1000mm×750mm
作動距離	約900mm
測定精度	±0.5mm
カメラ画素数	2000万画素
寸法・重量	φ700mmx2020mm・810mm・約30kg

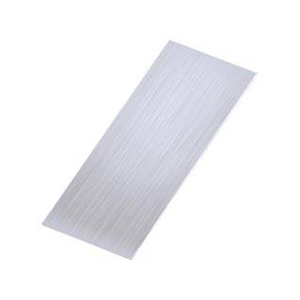

標準装備品	2000万画素USB3 Visionカメラ、2000万画素対応12mm固定焦点レンズ、キャスター付き専用スタンド、校正用金属プレート（950mmx700mm）、自動画像寸法測定ソフトAT-Measure ※パソコンは付属しません。
