自動画像寸法測定システム AT-Measure ST1

980,000円（税抜）

とにかく簡単！クリックするだけ

●両側テレセントリックレンズ採用で精度の高い自動画像寸法測定が可能！
●とにかく簡単！クリックするだけで画像中寸法を自動測定
●モノクロカメラ採用でより精度UP！

パソコンは付属しません。

製品の特長

両側テレセントリックレンズ採用（クリックで詳細を開く）

両側テレセントリックレンズ採用で画像の歪みがなく、高精度な寸法測定を実現

平行光透過照明採用（クリックで詳細を開く）

より高精度な寸法測定のため、専用スタンドには水平器がついております。

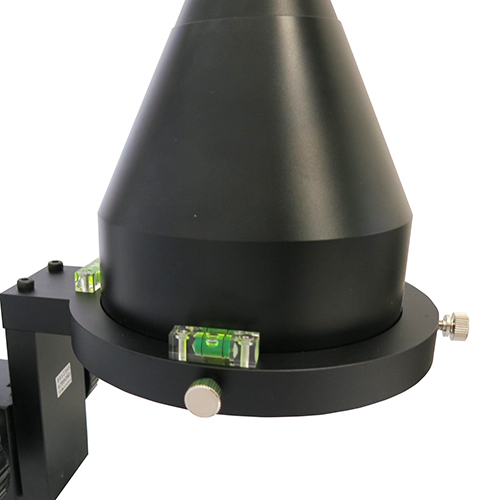

専用水平器付きスタンド採用（クリックで詳細を開く）

より高精度な寸法測定のため、専用スタンドには水平器がついております。

校正用ガラススケール付属（クリックで詳細を開く）

校正用ガラススケールには校正証明書を付属させることも可能です。（有償）

簡単設定（クリックで詳細を開く）

まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。

簡単！位置合わせ不要（クリックで詳細を開く）

測定は対象物の位置を自動的に認識し、
自動的に寸法測定します。
回転にも対応。

簡単に自動測定（クリックで詳細を開く）

対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。

簡単データ保存（クリックで詳細を開く）

測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。

松電舎のテストでは、25mmのブロックゲージを使用し、その1/1000である精度25μm以内に収まる高精度！
また画面内ならどこでも上記精度を実現しました。

公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。

マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。

型番	AT-Measure ST1

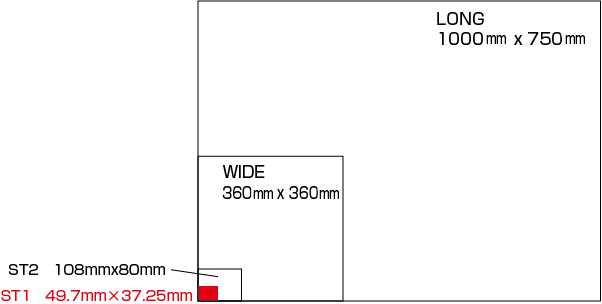

視野範囲	49.7mm×37.25mm
作動距離	228mm
被写界深度	34.8mm
測定精度	±25μｍ
耐荷重	2kg
カメラ画素数	500万画素
寸法・重量	210x255x420mm　約7kg
標準装備品	両側テレセントリックレンズ、500万画素USB3 Visionカメラ、平行光透過照明、水平器付き専用スタンド、校正用ガラススケール、自動画像寸法測定ソフトAT-Measure ※パソコンは付属しません。
