自動画像寸法測定システム AT-Measure Wide

お問い合わせください

高低差があっても全長360mmまで測定できる

●360mmx360mmの広視野の自動画像寸法測定が高精度で可能！

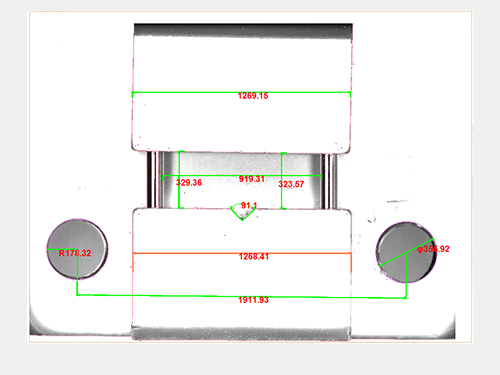

●とにかく簡単！クリックするだけで画像中寸法を自動測定します。
●高さ違いのサンプルでも計測できます。
●モノクロカメラ採用でより精度UP！

パソコンは付属しません。

製品の特長

歪み補正・寸法校正（クリックで詳細を開く）

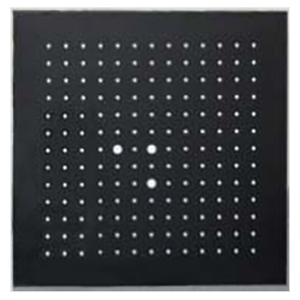

歪み補正用のプレートが付属します。
これによりレンズによる画像の歪みを補正します。

高さ校正・寸法校正（クリックで詳細を開く）

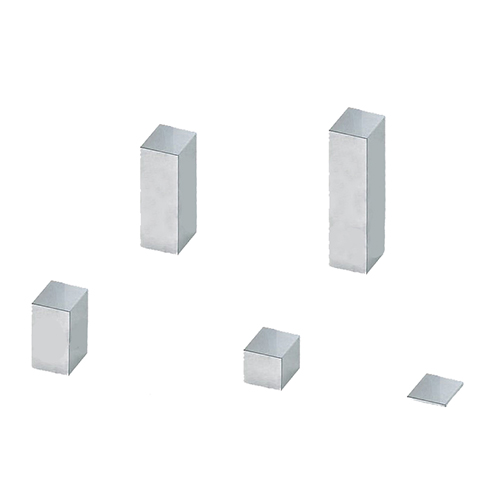

高さ校正用のブロックが5種類付属します。
これにより高さによる歪みを補正します。
50×50×Ｈ5mm
50×50×Ｈ50mm
50×50×Ｈ100mm
50×50×Ｈ150mm
50×50×Ｈ200mm

ゴニオメーター・水平器付きアングル採用（クリックで詳細を開く）

水平器でカメラの水平を確認しながらゴニオメーターでカメラを微調整できます。

簡単設定（クリックで詳細を開く）

まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。

簡単！位置合わせ不要（クリックで詳細を開く）

測定は対象物の位置を自動的に認識し、
自動的に寸法測定します。
回転にも対応。

簡単に自動測定（クリックで詳細を開く）

対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。

簡単データ保存（クリックで詳細を開く）

測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。

公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。

マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。

型番	AT-Measure Wide
視野範囲	480mm×480mm
測定範囲	360mm×360mm
作動距離	約600mm
被写界深度	200mm
測定精度	±0.1mm
耐荷重	10kg
カメラ画素数	2000万画素
寸法・重量	500mmx600mmx850mm　約14.5kg
標準装備品	2000万画素USB3 Visionカメラ、2000万画素対応12mm固定焦点レンズ、水平器付き専用スタンド、歪み補正用金属プレート、高さ校正用ステンレスプロック（5サイズ）、自動画像寸法測定ソフトAT-Measure Wide ※パソコンは付属しません。
