自動寸法検査機（自動・外部トリガー）

広視野モデル自動寸法測定機 AT-Measure WL

699,000円（税抜）

ボタン一つで”かんたん測定”！！

●測長検査の効率UPに最適！
●可変倍率レンズを採用、広視野撮影を実現！
●簡単自動測定と登録測定の二通り！
●検査と同時にCSVファイル出力が出来る！
●オプションのスイッチで測定・出力までワンストップ！
●モノクロカメラ採用でより精度UP！

※パソコンは付属しません。

製品の特長

●単純な形状は一発ポン！（簡単自動測定の動画ぜひご覧ください！）

●複雑な形状は登録測定でバッチリ検査！

ノギスでの測定は結果の記入も大変です。
記入ミスも起きる可能性も・・・

自動寸法測定機があれば”置いてポンっ”
これでノギスはもう要らない！！

測定と同時（1秒程度）に測定結果はCSVファイルが出力されます。
測定結果の記入の手間もかかりません！（記入ミスも絶対起きません！）
※測定開始のボタンはオプションですが、クリックやキーボードからでも検査開始出来ます。

可変倍率レンズ採用（クリックで詳細を開く）

4K 1インチ対応のマクロレンズ

平行光透過照明採用（クリックで詳細を開く）

平行光透過照明採用で対象物への光の回り込みが少なく、輪郭が鮮明、エッジが強調され高精度な寸法測定を実現。

校正用ガラススケール付属（クリックで詳細を開く）

校正用ガラススケールには校正証明書を付属させることも可能です。（有償）

簡単設定（クリックで詳細を開く）

まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。

簡単！位置合わせ不要（クリックで詳細を開く）

測定は対象物の位置を自動的に認識し、
自動的に寸法測定します。
回転にも対応。

簡単に自動測定（クリックで詳細を開く）

対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。

簡単データ保存（クリックで詳細を開く）

測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。

公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。

マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。

型番	AT-Measure WL

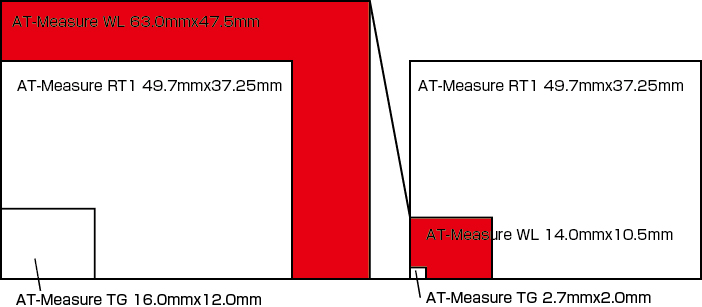

視野範囲	63.0mmx47.5mm～14.0mmx10.5mm
作動距離	280mm（63.0mmx47.5mm時） 65mm（14.0mmx10.5mm時）
分解能	0.0252mm/ピクセル
カメラ画素数	500万画素
標準装備品	高解像度可変倍率レンズ　WL0104-12MP、500万画素USB3 Visionカメラ、平行光透過照明、専用スタンド、校正用ガラススケール、自動画像寸法測定ソフトAT-Measure ※パソコンは付属しません。
