ボアスコープ
低価格ボアスコープ（φ4.0mm・90mm・30°） BAS-3409
153,000円（税抜）
- デモ機無料貸出
低価格ボアスコープ！狭い隙間の観察が可能に。
●直接人間の目が届かない狭い部品の内部を非破壊で目視検査することができます。
●M10 P=0.5、M8 P=0.5の各種照明に対応
●視野方向 30°（斜視）
製品の特長
いろいろな方法で狭い場所を非破壊で検査できます。
1.ボアスコープを使い目視で検査
2.汎用のCマウントカメラ、またお手持ちのCマウントカメラをボアスコープに接続して観察
3.ボアスコープ専用ハンディカメラシステムを使用し検査
4.カメラを固定し、マイクロスコープとして使用し観察
観察例
＜アルミにあいている穴の観察＞
光源接続部は2種類のサイズに対応
光源接続部がM10 P=0.5、
M8 P=0.5の2サイズに対応。
製品の取扱い上の御注意
仕様
●挿入部材質：12Cr18Ni9（JIS規格ではない特殊ステンレス鋼）
| 型番 | BAS-3409 |
|---|---|
| 視野方向 | 30°（斜視） |
| チューブ | 90mm |
| 視野角度（約） | 50° |
| 観察距離 | 3mm～ |
| チューブ外径 | φ4.0mm |
詳細はカメラアダプタレンズのページをご覧ください。
使用環境
| 使用温度範囲 | -15～65℃ ※-40～120℃の120℃対応耐熱タイプもございます。お気軽にお問い合わせください。 |
|---|---|
| 防水性 | 挿入部は防水 上記以外の部分は防滴（※） ※ガソリン・マシン油・5%の塩水の付着は可 |
外形寸法図
治具製作等のために正確な数値が必要な場合はお問い合わせください。
よくある質問
オプション
用途に合わせたカメラシステムをご用意
ハンディで楽に観察したい場合
持ちやすい形状 手元で快適操作
セット内容
ボアスコープ専用ハンディカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）
ハイビジョンカメラを使って撮影したい場合
表示遅れのない映像（検査・作業向き）
セット内容
ハイビジョンカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）
USBカメラを使って撮影したい場合
大量の画像を保存する 観察だけでなくソフトを使い画像処理をする
セット内容
USBカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）
用途に合わせて必要なものだけ購入できます。
-
ボアスコープ用 ハンディ照明（電池式）
LED-BH3
31,000円（税抜）
- デモ機無料貸出
-
ボアスコープ用LED照明
LED-3WDB
69,000円（税抜）
- デモ機無料貸出
-
可変倍率カメラアダプタレンズ
BA-A1835
84,000円（税抜）
- デモ機無料貸出
カメラ使用時に便利なカメラスタンド

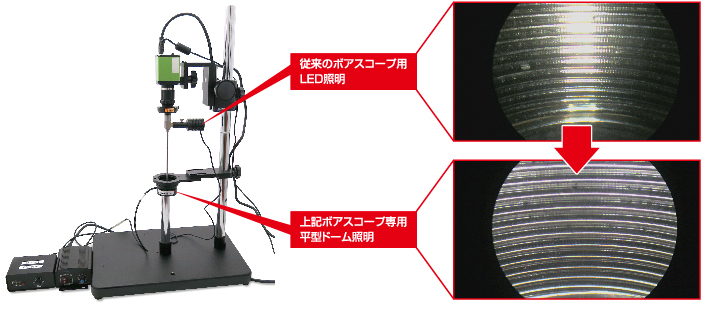

斜視、側視ボアスコープ使用時に最適な照明
斜視、側視のボアスコープを使用して
穴の内壁を観察する際に最適な照明です。
※別途電源が必要です。
セミカスタムについて
受注生産となりますが
有効長・外径・視野方向の変更など、お客様のご希望に対応いたします。
是非ご相談ください。
特注事例
