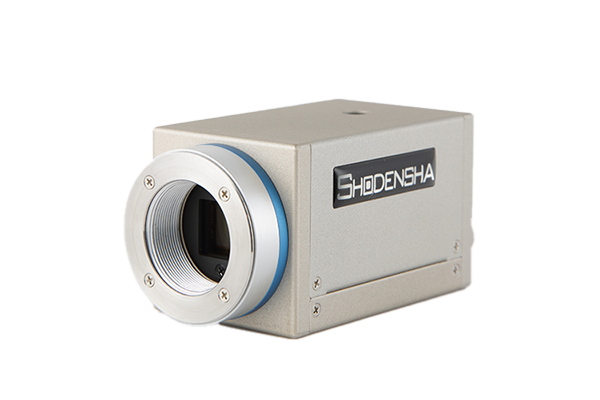

高精細ハイスピードカメラ CHU530EX

950,000円（税抜）

デモ機無料貸出

USB3.0バスパワー動作で接続が簡単に！

●ハイスピードカメラをより便利に！2つのソフトウェアが標準装備！
●ハイスピードカメラが20万円台の超低価格
●有効画素数640×480（VGA）の解像度で800fps（コマ／秒）、また640×360の解像度時は最高速度1000fps（コマ／秒）
●レンズが別途必要です。

色が必要の方はカラーカメラをお選びください。色が重要でなく明るい画像が必要な方はモノクロカメラをお選びください。

SDKの提供およびプログラミングのサポートはございません。
録画以外の用途をお考えの方はご相談ください。

USBマイクロスコープ　TG500CSの説明USBマイクロスコープ　TG500CSの説明USBマイクロスコープ　TG500CSの説明USBマイクロスコープ　TG500CSの説明

製品の特長

●USB3.0バスパワー動作で接続が簡単
●フルフレームで100コマ/秒、VGA サイズで1000コマ/秒、最大7500コマ/秒の高速度撮影が可能
●内蔵2GBの録画用メモリを使った”メモリーカメラ”と、実転送速度300MB超の高速シリアルバスを使った”フレームグラバーカメラ”としての 2通りの使い方を実現
●レンズが別途必要です。

※カラータイプもございます。お問い合わせください。

※ソフト開発用のSDKは別途有償にてご提供しております。
　詳細はお問い合わせください。

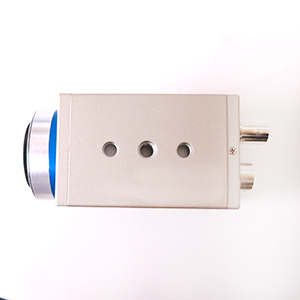

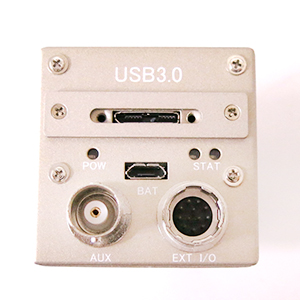

カメラ底面/背面

ハイスピードカメラCHU530EXとCH71EXでの比較撮影

ハイスピード動画1　-携帯電話落下-　（参考動画）

ハイスピード動画2　-ドリルの回転-

ハイスピード動画3　-水滴落下-

標準装備

●カメラヘッド
●USB3.0ケーブル
●コントロールソフト

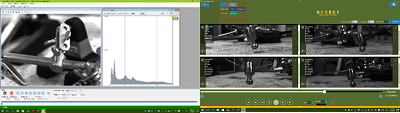

撮影用のコントロールソフトウェアが付属

標準装備でUSB3.0ケーブル、コントロールソフトウェアが含まれています。
使いやすさを重視したコントロールソフトウェアでヒストグラム、グリッド、ライブ画像回転、フォーカスピーキングなどの補助機能を搭載しています。

便利な使い方のご紹介

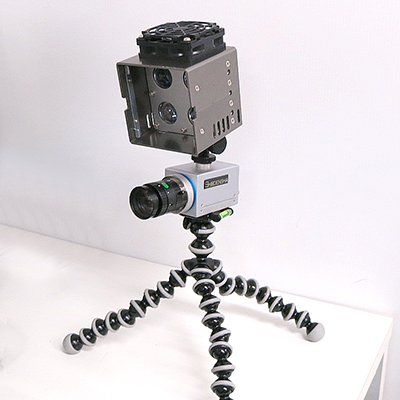

ハイスピードカメラ本体の上面、底面に三脚穴があいております。

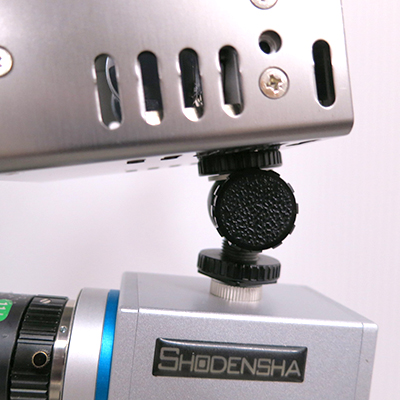

そのため治具を使い、ストロボ照明をカメラに装着することができます。
この治具もご紹介できますので、お気軽にお問い合わせください。

仕様

記録方式がUSB3.0による直接転送と内蔵メモリー記録のハイブリッドタイプ

実転送速度300MB超の高速シリアルバスを使った“フレームグラバーカメラ”と、内蔵2GBの録画用メモリーを使った“メモリーカメラ”としての2つの使い方を実現しました。
64bitOSによる大容量のメモリを利用可能です。(DMA転送モードのみ)
USB3.0の有効速度を超えてセンサーのフルスペック運用が可能です。(カメラメモリ記録モードのみ)

カメラタイプ	A/D10bit モノクロ　※1
センサー	1インチCMOS
有効画素数	2592×2048（530万画素）
レンズマウント	Cマウント
記録モード	内蔵メモリ/DMA転送
シャッター速度	最高1/100,000(10μ秒)
データ出力	USB3.0　Micro-B

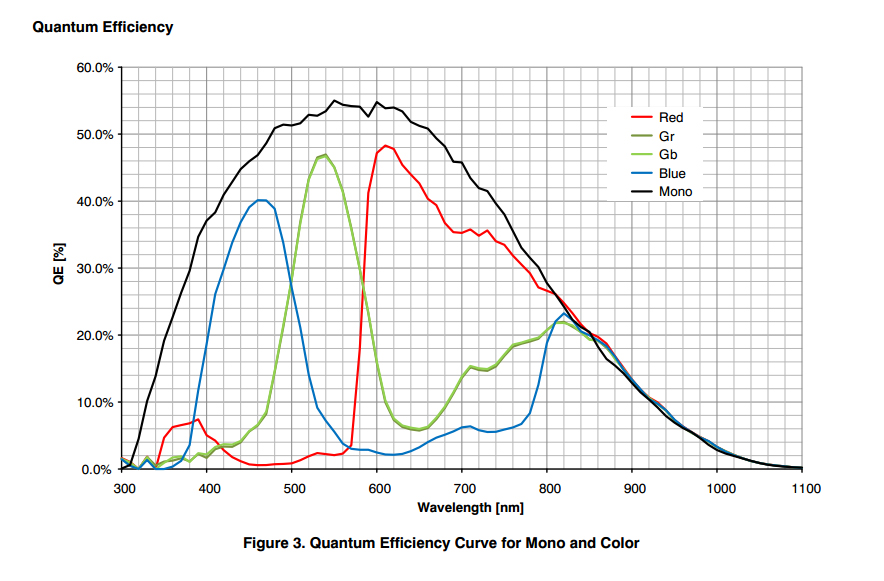

センサー感度(550nm時)	7.7V/lux.s
カメラ電源入力	5V
電源供給方法	USBバスパワー、12ピン電源コネクタ
消費電力	4.5W以下
重量(カメラヘッドのみ)	約210g
サイズ	44x44x81.5mm(突起物を除く)

※1 カラータイプもございます。詳しくはお問い合わせ下さい。

コントロールソフトスペック

トリガー	スタート、エンド、センター(有接点または無接点)およびモーショントリガー
補助機能	ヒストグラム、補助線表示、フォーカスピーキング、ライブ画像回転、フレーム時間書き込み、トリミング、情報テキスト出力
画像ファイル	AVI、WMV、BMP／Jpeg、RAW
対応OS	Windows 10、11

解像度、撮影コマ数による記録時間※

撮影速度	解像度	参考記録時間
100	2592ｘ2048	4.0秒
250	1920×1080	4.1秒
300	1280×1024	5.4秒
500	1280×768	4.4秒
800	800×600	5.6秒
1000	640×480	7.0秒
1500	512×480	5.8秒
2500	320×240	11.2秒
4000	112×80	47.8秒
7500	320×20	44.7秒
