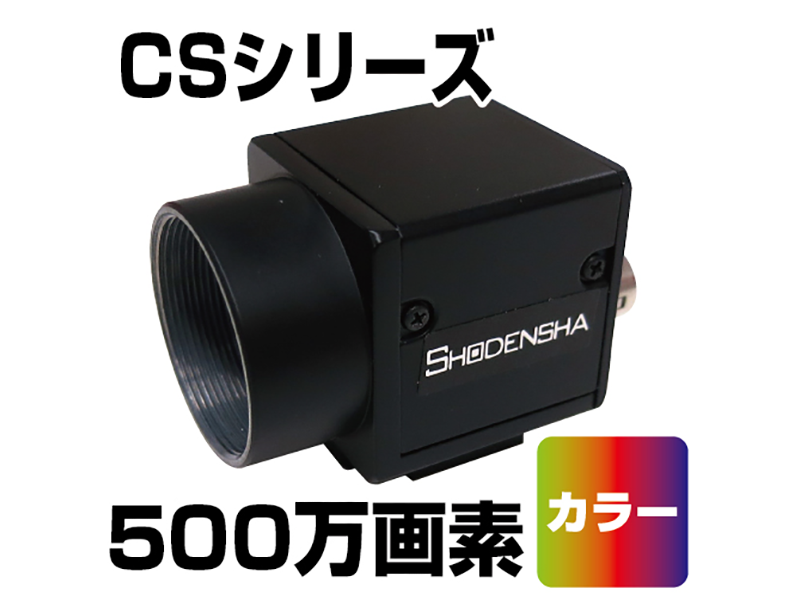

USB3 Visionカメラ（USB3.0・500万画素・カラー） CS500U-GC

USB3.0カメラ（カラー）グローバルシャッター

USB3 Visionカメラ（USB3.0・500万画素・カラー） CS500U-GC CS500U-GC

110,000円（税抜）

デモ機無料貸出

1．国際的工業用カメラ規格USB3 Visionに準拠
2．軽量・小型のコンパクトサイズのCマウントカメラ
3．外部トリガー端子付きのため組み込み用途にも最適なUSBカメラ
4．RoHS・FCC・CE・KCにも対応！海外向け製品への組込用途にも対応可能！
5．レンズ、照明、ソフトをすべて含めてサポート出来ます！

国際的工業用カメラ規格USB3 Visionに準拠

軽量・小型のコンパクトサイズのCマウントカメラ

外部トリガー端子付きで現場ですぐに使えるオプションも多数ご用意

RoHS・CE・KCにも対応！海外向け製品への組込用途にも対応可能！

レンズ、照明、ソフトをすべて含めてサポート出来ます！

製品の特長

Cマウントカメラ
外部トリガー入力／ストロボ信号端子付
汎用I/O端子付
使いやすい日本語のViwereソフトウェア付属
サンプルSDK付属
グローバルシャッター
現場ですぐに使えるプチソフトシリーズも豊富にご用意！
同タイプのモノクロ仕様はこちら
※USBケーブルは別売です。
※レンズが別途必要です。

ケーブルを3m以上に伸ばしたい場合
GigEカメラ

Linux環境で使用したい場合
UVCカメラ

USB3 Visionカメラオススメポイント

1.軽量・小型のコンパクトサイズ

USB3 Visionカメラは29x29x35.6mmの
超小型コンパクトサイズ！

2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格USB3 Visionに準拠

USB3 Visionとは？

産業用カメラ向けに自動画像化協会（AIA Automated Imaging Association）が策定した画像処理向けのUSB 3.0インターフェースの統一規格です。

伝送速度	USB3.0規格に則った信頼性があるデータ転送（最大約500Mバイト／秒）
受信デバイス	現在ほとんどのPC、組込システムにはUSB3が実装されており、フレームグラバなどの追加インターフェースカードは多くの場合不要
ケーブル長	標準パッシブ銅線：3mまで ※長距離が必要な場合はGigEカメラをお使いください。 ※USB3VISIONの規格ではUSBケーブルは３m迄で構築です。しかし、パソコンの中の距離も考慮する必要があるため2.5ｍでの構築を推奨いたします。
コネクタ	Micro-B Locking ConnectorもしくはStandard and Powered-B Locking Connectors
カメラ給電	標準パッシブケーブル：最大43.5W（5V, 900mA）
その他の特徴	マルチカメラが可能

3.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備！
システムが組みやすくなっております。

I/Oケーブルは別売です。（製品詳細はこちらから）

ここがポイント

プログラムを組み込むのが面倒な方も安心！
松電舎オリジナル低価格トリガーソフトウェア（税抜22,000円～）でご提供。
製品の詳細はこちら

4.カメラの多重起動可能！

USB3 Visionカメラ複数台を同時に使用が可能です。
※パソコンの性能によって台数の上限が異なります。

ここがポイント

複数のカメラを同時にコントロール可能！
松電舎オリジナル多画面表示トリガー保存ソフトウェアを
低価格62,000円（税抜）でご提供。
詳細はこちらから

5.豊富なオプションをご用意！

固定焦点レンズ・テレセントリックレンズ・ケーブル・アプリケーション・LED照明・カメラスタンド等のオプションを多数取り揃えております。

アプリケーション
はこちらから

※オプションは必要な物含めてすべて、デモ機でお貸し出し可能です。

5つの運用方法

産業用カメラにはソフトウェアが必要不可欠です。
運用方法を5通りご紹介します。

プログラム作成もソフトウェア購入も必要なし！
標準付属の日本語Viewerソフトウェアで静止画保存ができます！（Windows）

手にしたその日から検査・観察を簡単にスタートできます！

Viewerソフトウェアが標準付属しています。
そのため、プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。

静止画の保存が可能です。
動画を保存したい方は長時間録画ソフトウェア Hi TriggerRECをお使いいただけます。

HALCON、LabVIEW等のマシンビジョンソフトウェアの
映像入力装置として使えます（Windows ）

本製品はUSB3 Vision規格に準拠しており、HALCONやLabVIEWなどの主要な画像処理ソフトウェアでもご使用いただけます。

お手持ちのバージョンでの動作確認等、カメラの貸し出しを是非ご利用ください。

なお、各ソフトウェアでの導入方法や設定につきましては、当社ではサポートいたしかねます。

ご使用にあたっては、各ソフトウェア提供元へ対応状況や設定方法をご確認いただきますようお願いいたします。

HALCON	MVTec Software社
LabVIEW	National Instruments社 ※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。
VisionPro	Cognex社
MIL（Matrox Imaging Library）	Zebra Technologies社（キヤノンITソリューションズ取扱い）
Adaptive Vision Studio	Future Processing社
MatLab	MathWorks社

自社プログラム開発が行えます。

■Windowsの場合

カメラにSDKが標準付属（付属のCD内）
サンプルコード付（python、VC++、C#、VB.NET、C++Builder）
SDKはカメラのドライバーに含まれます。
ドライバー＆SDKはこちらからでもダウンロードいただけます。

※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
　メモリやポインタなどのC言語の知識がある程度必要です。

プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。　→　こちらから

■Linuxの場合

SDKはダウンロードをお願いしております。（カメラには付属しません。）
サンプルコード付（python、VC++、C#、VB.NET、C++Builder）
SDKはカメラのドライバーに含まれます。

Linuxには様々なディストリビューション（種類）があるのでご確認ください。
→　詳細はこちらから

※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
　メモリやポインタなどのC言語の知識がある程度必要です。

プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。　→　こちらから

また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる、動作確認用Viewerソフトウェアが標準で付属しています。

ここがポイント

プログラムはちょっと･･･という方でも安心！
弊社で製作を代行いたします。（有償）
下記バナーから詳細をご確認ください。

松電舎開発のトリガー撮影ソフトウェアシリーズで
カメラを使用する（Windows）

市販のソフトは多機能だけど価格が高い・・・
多機能だけどすべての機能は使っていない・・・
それならば！
低価格でできたらいいな、ができました！
単機能トリガー撮影ソフトウェアがオススメです。
またトリガー撮影ソフトウェアのカスタマイズも承ります。

トリガー信号で保存／一時停止が可能

トリガー撮影ソフトウェア
 Hi TriggerF Light

22,000円

（税抜）

詳細はこちらからご覧ください。→Hi TriggerF Light

1～4台までのカメラで同時撮影可能。

4画面表示
 撮影ソフトウェア
 Hi TriggerQ

62,000円

（税抜）

詳細はこちらからご覧ください。→Hi TriggerQ
4台以上にカメラを立ち上げたい場合はテクニカルサポートデスクまでお問い合わせください。
テクニカルサポートはこちら

製品仕様

型番	CS500U-GC
価格	110,000円（税抜）
撮像素子	1/2インチ CMOS 500万画素 Gpixel社 GMAX2505
ピクセルサイズ（μm）	2.5×2.5
最大解像度	2600 × 2160
フレームレート※1	59.8fps （2600×2160）
最小露光時間（μsec）	3
ダイナミックレンジ	63.9dB
シャッター方式	グローバルシャッター
外部電源※2	DC9～24V
USBバスパワー（DC5V）時消費電力	定格 2.2 W
マウント	Cマウント
PC接続	USB3.0
映像形式	Bayer
対応OS	Windows 8、8.1、10、11
保管環境	温度：-30℃～70℃ 湿度：20%-80％（結露なきこと）
動作環境	温度：0℃～50℃ 湿度：20%-80％（結露なきこと）
サイズ／重量	29x29x35.6mm／94g
