溶接脚長ハンディ3Dスキャナー（株式会社コムビック製） CSM-HS10WL
988,000円（税抜）
- アイコン1
- アイコン2
レーザ光をあてるだけ！
非接触で溶接ビード（脚長）を瞬時に計測
製品の特長
- ハンディタイプで手軽に計測
- 非接触で簡単に計測
- 脚長計測結果を瞬時に表示・保存
複雑な設定は不要！手軽に計測可能です。

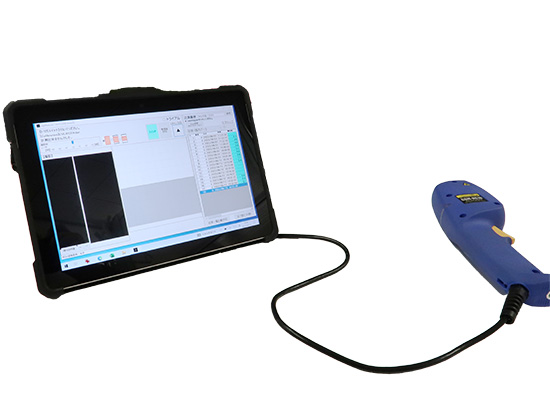

- USB1本で接続完了！
パソコンやタブレットにUSB接続するだけ！
本体に入っているアプリケーションを、インストールすればすぐに操作可能です。

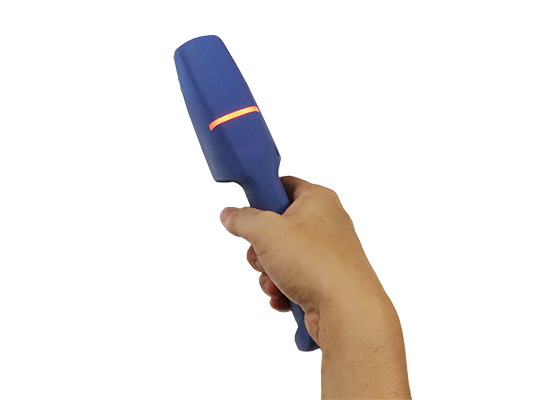

- ハンディタイプだから扱いやすい！
今まで測りにくかった狭いスペースでも計測できます。 - 計測はトリガスイッチの操作だけ！
溶接ビード（溶接痕の盛上り）にかざして、トリガスイッチを操作して計測できます。
技術は不要！？不慣れな方でも計測可能です。
- ノギス・専用ゲージは不要！
溶接脚長ハンディ3Dスキャナーがあれば、不慣れな方でも1回の照射でピンポイント計測が可能です。 - 初めてでも安心のガイド棒付き！

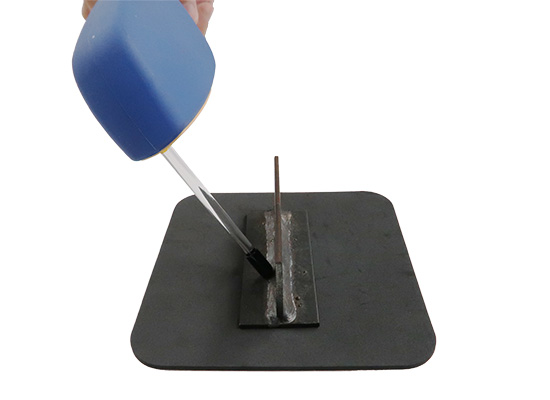

計測時の距離や角度に慣れるまで、便利な「着脱式ガイド棒」が付属しています。 - 計測可能箇所は12箇所！
溶接ビードの『脚長』『アンダーカット』『継手角度』『余盛』等の12箇所を光切断法で簡単に3D計測できます。
計測結果のデータ化で正確な計測が可能です。
- ヒューマンエラーのない正確な計測が可能！
手書き記録の場合、記述間違い・記録漏れが起こる可能性があります。
溶接脚長ハンディ3Dスキャナーを使えば、計測と同時に数値が表示され、間違いのない正確な記録ができます。 - レポート作成も簡単効率化！
画面表示された計測結果はファイル保存でき、データはExcelで活用できます。
QRコードで管理・共有が簡単便利に行えます。

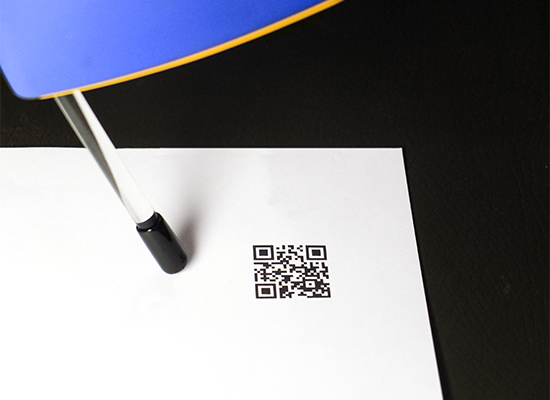

- QRコードに計測結果を紐づけ可能！
QRコードやバーコードを読み込むことで、計測対象項目との紐付けが容易にできます。 - クラウド活用で簡単共有！
共有QRコードとクラウドなどを組み合わせて、溶接作業の「見える化」や「DX」が可能です。
構成
従来の何箇所も計測する専用ゲージ計測法は非効率です。
溶接脚長ハンディ3Dスキャナーは計測したい溶接部にかざすだけで断面が計測できます。
※ 溶接内部の溶け込み量、溶接内部のブローホールは計測できません。

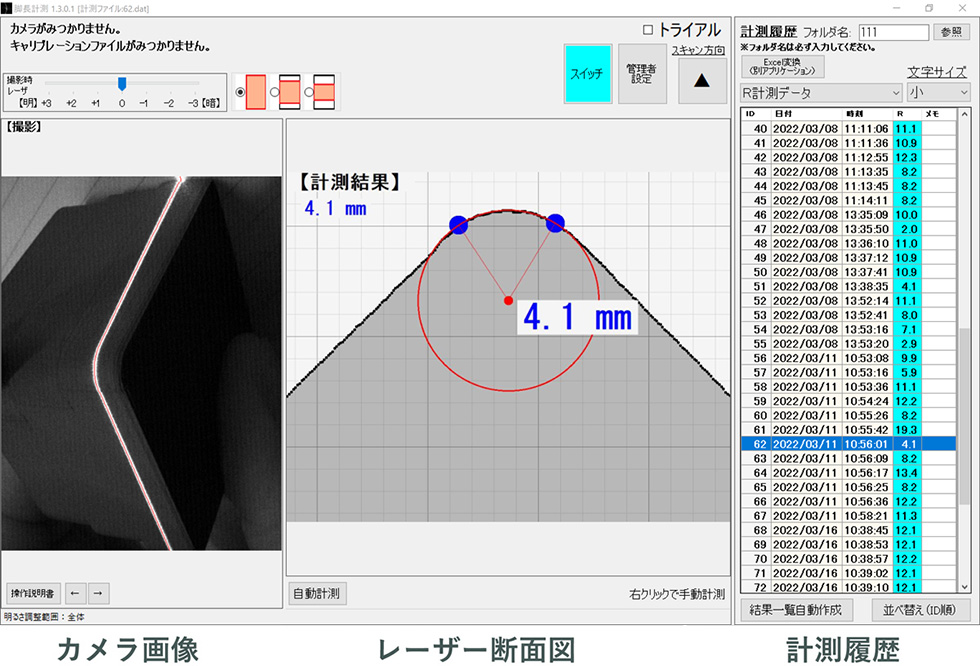

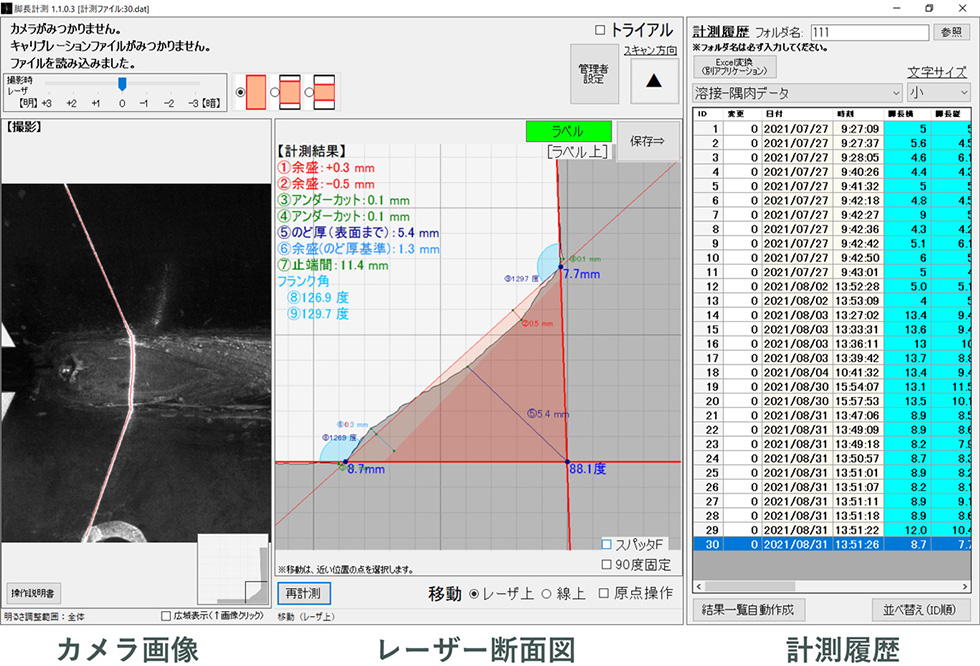

計測結果画面
- カメラ画像 カメラで捉えた部分の状態を表示
- レーザ断面図 計測結果を数値と図で分かりやすく表示
- 計測履歴 計測結果の数値を表示、Excelで活用
仕様
全体仕様
| レーザークラス | クラス2（赤色650nm） |
|---|---|
| 計測距離・計測幅 | 距離：50～100㎜ 幅：40～70㎜ |
| 計測分解能 | 0.1㎜ |
| 計測繰り返し精度 | 0.2㎜以下 |
| 内蔵メモリ | キャリブレーションデータ アプリケーション ライセンスコード |
| インターフェイス | USB2.0 ケーブル長1.8ｍ 消費電流：150mA |
| 供給形態 | ユニット内部からＰＣにセットアップ |
| 計測モデル | 隅肉、重ね繋ぎ、開先形状 |
| 計測パラメータ | 脚長・余盛・アンダーカット |
| 出力形式 | CSVファイル、クリップボード、キーボードSIM |
| 対応OS | Windows7、8、8.1、10 |
| 使用環境 | 温度：0～40℃ 湿度：20～90％RH |
| 保存環境 | 温度：-20～60℃ 湿度：20～95％RH |

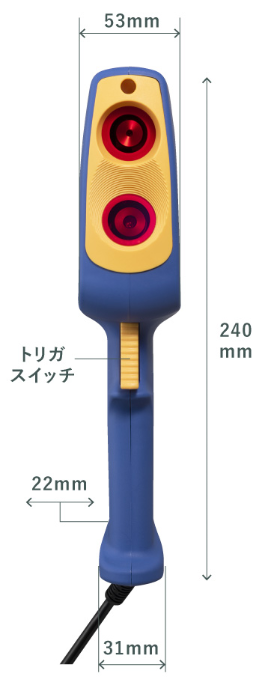

| 外形 | 240（L）×83（W）47（T）mm |
| 重量 | 290g |
