拡散光リング照明 DC-30D-70W

60,000円（税抜）

凹凸のある反射率の高いワークの検査に最適！

●角度のある発光面から拡散光を照射

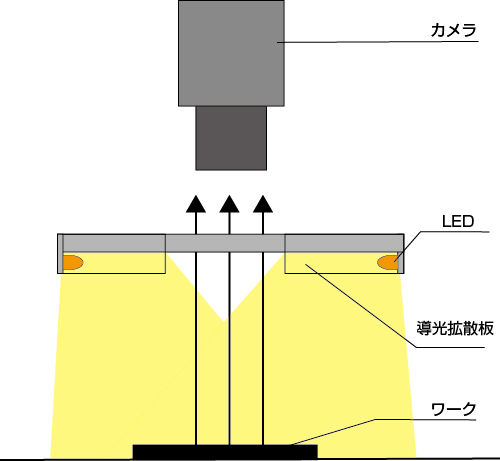

●導光拡散版の周囲にLEDを配置、拡散版発光の為、ワークに対して均一な照射が可能
●ワークに均一な照射が可能
●ワークにLED素子が写りこみにくい照明
●電源別売

製品について問い合わせる

製品の特長

用途例

反射率の高いワークの検査、金属製品などの表面検査　など

構成例

比較画像

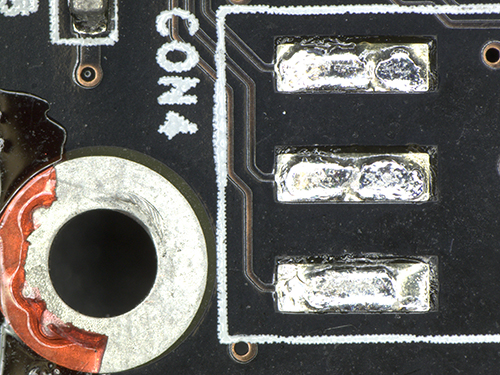

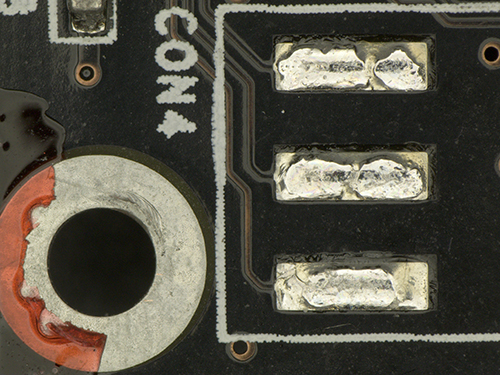

●半田

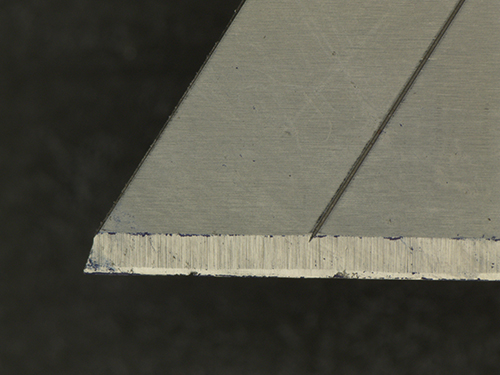

●刃物

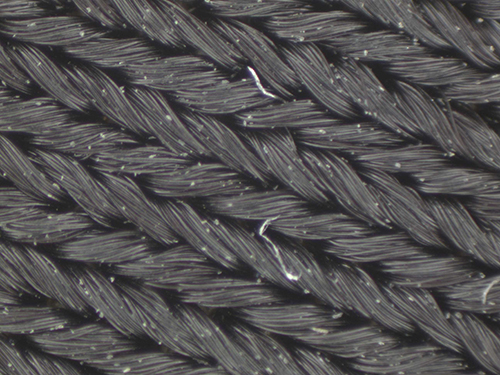

●繊維のほつれ、異物確認

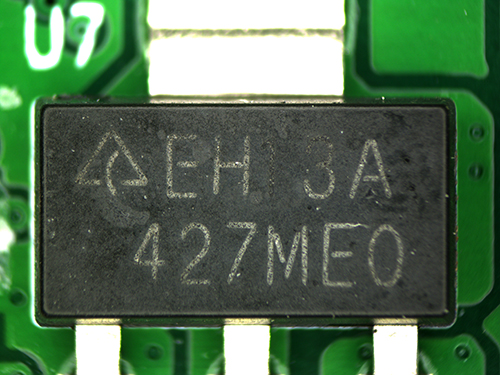

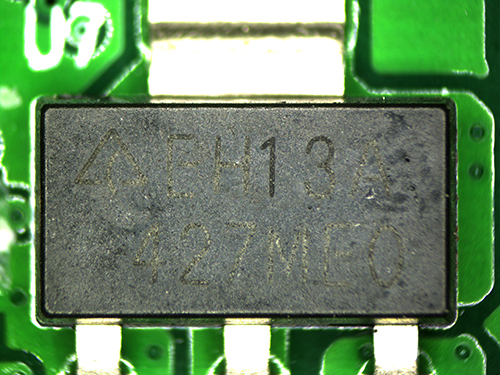

●基板

拡散光リング照明は斜視、側視のボアスコープを使用して
穴の内壁を観察するのに最適です。

弊社ボアスコープφ4mm 90°タイプで内径φ18mm金属ポール内壁のネジ切り部を観察。

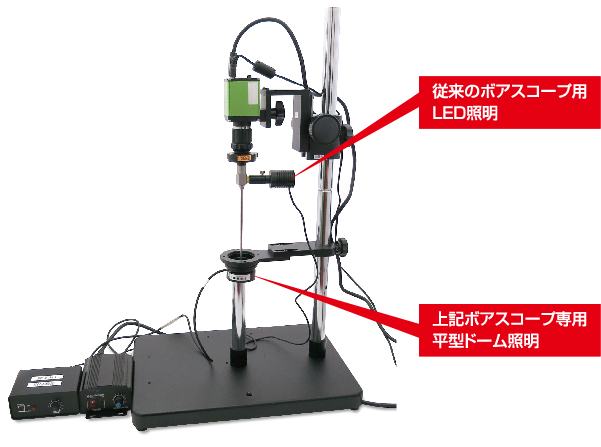

従来のボアスコープ用LED照明と上記ボアスコープ専用平型ドーム照明の見え方の違いを比較してみました。

斜視や側視タイプのボアスコープで従来のボアスコープ用LED照明を使って
凹凸のある観察物、光沢のある観察物をみると、ハレーションが起きたり、
光のアンバランスさが大きくなる場合があります。
上記ボアスコープ専用平型ドーム照明を使用すれば、
間接光で観察対象全体に均一な光が照射され、

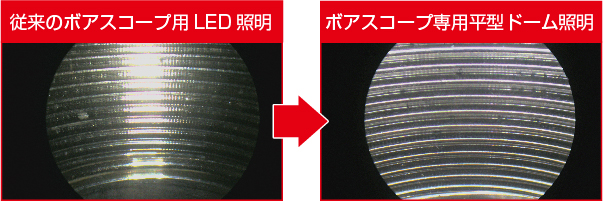

この比較写真のように観察しやすくなります。
穴の外からの照明であるため、穴の深さや径によっても効果は変わります。
