倒立型金属顕微鏡（超高倍率顕微鏡） GR-29J-C3J

318,000円（税抜）

アイコン1
アイコン2

倒立型なら試料作製前処理（研磨）は観察面だけでOK

※LEDタイプもございます、詳細はお問い合わせください。
※電圧は100V対応ですが、海外対応用にも変更できますのでお問い合わせください。
※100xの対物レンズ（油浸レンズ）、イマージョンオイルはデモ機には付属しておりません。ご使用になられたい方は別途お問い合わせください。

製品について問い合わせる

製品の特長

金属の観察に最適
下方から観察できるため厚さのある検体を観察する場合に便利
広視野の接眼レンズの採用により高画質で広視野な観察が可能
偏光観察可能な落射照明
汎用的な顕微鏡用カメラが利用可能
目に優しいハロゲンタイプ

金属顕微鏡（超高倍率顕微鏡）とは

金属顕微鏡（超高倍率顕微鏡）とは通常、金属表面などの観察に適した顕微鏡とされています。
松電舎の倒立型金属顕微鏡 GR-29J-C3J は、プランアクロマート対物レンズ、広視野の接眼レンズの採用により
高画質で広視野な観察が可能。
金属表面観察だけでなく鉱物学や精密機械工業、化学工業分野などの生産現場や品質保証など幅広い用途にご使用頂けます。
ステージにおいた検体を下方から観察できるため厚さのある検体を観察する場合に便利。
●変更観察可能な落射照明
●JIS規格対応顕微鏡用カメラを取り付けることができます。
※倒立タイプなので片面研磨だけで済みます。
※観察面をステージ側にして置きます。

GR-29J-C3Jで観察した10円玉の表面

GR-29J-C3Jの使い易い機構部

JISアダプタ
松電舎オプションのカメラや
市販のJIS規格対応顕微鏡用カメラを
取り付けることが出来ます。

顕微鏡用カメラの取付例 ※カメラはオプションです。

顕微鏡用USBカメラを取り付けてパソコンで観察

※カメラ、パソコンは付属しておりません。
下記のオプションのカメラや市販の
JIS規格対応顕微鏡用カメラをご使用ください。

カメラと解析ソフトの組み合わせ事例

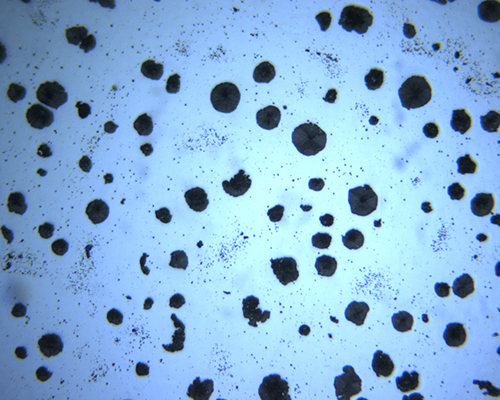

黒鉛球状化率を観察した画像

黒鉛球状化率測定ソフトはこちら

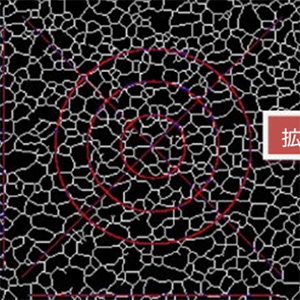

結晶粒度を観察した画像

結晶粒子解析ソフトはこちら

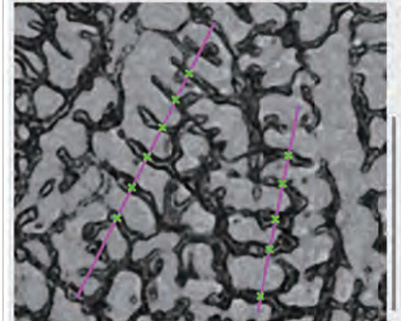

DAS（デンドライトアームスペーシング）を観察した画像

高機能画像処理・画像解析ソフトはコチラ

仕様

全体仕様

型式	GR-29J-C3J
トータル倍率	50倍,100倍,200倍,400倍,1000倍
接眼レンズ	10倍（視野数18mm）
対物レンズ	プランアクロマート対物レンズ（カバーグラス不使用） 5倍・10倍・20倍・40倍・100倍（油浸）
焦点調節	粗微動同軸粗微動方式（テンション調整機構、リミットストッパー、最小目盛り0.002mm）
レボルバ	レボルバ（5穴）
眼幅調整範囲	53～75mm
鏡筒型式	三眼ヘッド
フィルター	フィルター（黄、青、緑、すりガラス）
ステージ	メカニカルステージ 180x150mm　移動範囲18x18mm
照明	6V 30Wハロゲンランプ（調光機構あり）
電源	AC100V　50/60Hz
本体サイズ	200x580x360（H）mm
重量	8.5Kg
