ハイブリッドハイビジョンカメラ（計測機能・描画機能付）　 GR200HD2-MePRO

222,000円（税抜）

PC不要！ソフト不要！で簡単計測・ライン発生

●任意クロスライン・同心円・角度線機能付●計測機能付（PC本体不要！モニタ上で計測可能）●画像保存可能。カメラ本体に画像保存機能が付属●ハレーション抑制機能付（HDR機能付） ●注意●※1　ラッチ機能がなく焦点・作動距離...

製品について問い合わせる

●任意クロスライン・同心円・角度線機能付
●計測機能付（PC本体不要！モニタ上で計測可能）
●画像保存可能。カメラ本体に画像保存機能が付属
●ハレーション抑制機能付（HDR機能付）

●注意●
※1　ラッチ機能がなく焦点・作動距離を変更しても使用できる低倍率レンズ（SDS-LRS）や固定焦点レンズでは再現性がとれないため計測機能付ハイビジョンカメラとの使用は向きませんのでお気を付けください。
※2　光学倍率0.1倍以上のレンズをご使用ください。校正サイズが決まっているため0.1倍以下では校正が行いづらくなってしまいます。

※レンズは別売です。
画像出力用のHDMIケーブルは別売です。

※HDMI端子がついたPCモニタや、産業用モニタをおすすめします。
（家庭用テレビモニタは相性があり、映らない場合があります。）
デモ機をご用意しておりますのでご確認ください。また詳細はテクニカルサポートまでお問い合わせください。

この機種の最大の特長

任意クロスライン・同心円・角度線機能付
計測機能付

任意クロスライン・同心円・角度線機能付

任意クロスライン発生機能

任意の位置にクロスラインを発生させることができます。
ラインの色は自由に設定していただけます。

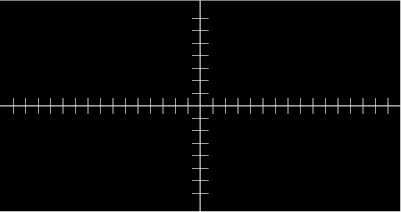

目盛表示

目盛表示（間隔変更可能）

同心円発生機能

クロスラインのクロスポイントを中心に同心円を発生させることができます。（最大5本まで）
ラインの色は自由に設定していただけます。

角度線発生機能

クロスラインのクロスポイントを始点に角度線を発生させることができます。
任意の角度に設定できます。（最大5本まで）
ラインの色は自由に設定していただけます。

計測機能付（PC本体不要！モニタ上で計測可能）

【計測項目】
２点間距離
垂線
４点角度
円弧
円の半径
２円中心距離
四角形の面積と
四角形の周の長さ
多角形の面積と
多角形の周の長さ
平行線距離測定

計測アシスト機能付属

観察している箇所をズームアップし拡大表示する機能が付属しています。
4倍、9倍、16倍から拡大率をお選びいただけます。

人的誤差を大幅軽減！

エッジ部分にマウスカーソルを近づけると
自動的にエッジを読み取り、
マウスカーソルの色が白から黒に変わります。
それによりマウスクリックの人的な誤差を軽減し
より正確な計測が可能になります。

その他の機能

データ抽出機能

計測した数値をCSV形式でデータ抽出ができます。
CSVデータは付属のUSBメモリに保存されます。

画像保存可能！

USBメモリスロットル付！
付属のUSBメモリに
静止画を保存できます。
（JPEG/BMP形式選択可能）

USBメモリスロットル付！
付属のUSBメモリに静止画を保存できます。
（画像保存はBMP型式）
＊注：USBメモリは32GB以下のものをご使用ください

ハレーション抑制機能付（HDR機能付）

通常の画像に比べて幅広いダイナミックレンジを表現可能にする機能が付属しています。
明暗のある画像でも黒つぶれや白とびを少なくすることができます。
このHDR合成機能を応用すると、ハレーションを軽減させた映像を撮影することができます。

ハイダイナミックレンジ合成（HDR）とは？→こちらから

その他の機能

外部トリガ端子付。外部信号で映像保存が可能！

簡単設定！簡単操作！簡単保存！

ハイビジョンポート搭載のモニタに直接接続して使用できます。

※HDMI端子がついたPCモニタや、産業用モニタをおすすめします。
（家庭用テレビモニタは相性があり、映らない場合があります。）
デモ機をご用意しておりますのでご確認ください。また詳細はテクニカルサポートまでお問い合わせください。

USBメモリスロットル付！
付属のUSBメモリに静止画を
保存できます。
（画像保存はBMP型式）

「検査向き」の4つの理由

1.表示遅れのない滑らかな表示
2.フルハイジョンの高解像度
3.モニタに接続するだけですぐに映像表示！（面倒な設定やソフトウェアのインストールはありません）
4.現場にPCを置く必要がありません。

全体仕様

分光感度特性

撮像素子	1/2.8インチCMOS 200万画素　SONY IMX290
最大解像度	1920×1080（フルハイビジョン）
フレームレート（表示速度）	60fps（1920×1080時）
モニタ接続	HDMIケーブル（※オプション）
電源	DC12V
最大消費電力	20VA以下
付属品	ACアダプタ、USBメモリ（16GB)、マウス、校正用ガラススケール　（レンズ、HDMIケーブル別売です。）
動作環境	湿度　5%～85%　温度　0~60°
マウント	Cマウント
任意ラインの太さ	1ドット
