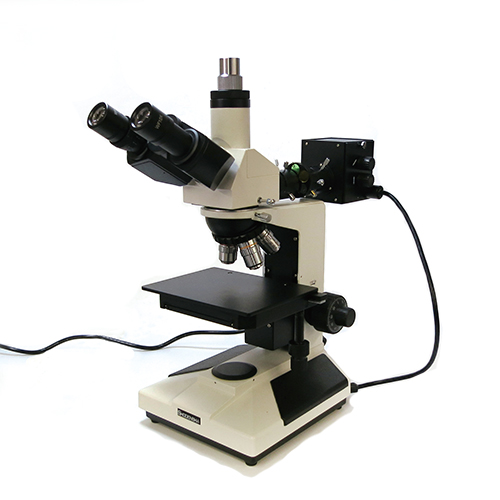

金属顕微鏡（超高倍率顕微鏡 LEDタイプ） GR3400JL

270,000円（税抜）

デモ機無料貸出

LED照明搭載！
高性能、低価格。金属観察をもっと身近に！

●金属の観察に最適
●広視野の接眼レンズの採用により高画質で広視野な観察が可能
●偏光観察可能な落射照明
●汎用的な顕微鏡用カメラが利用可能
●LED照明搭載

製品について問い合わせる

製品の特長

金属顕微鏡（超高倍率顕微鏡）とは

金属顕微鏡（超高倍率顕微鏡）とは通常、金属表面などの観察に適した顕微鏡とされています。
松電舎の金属顕微鏡GR3400JLは、プランアクロマート対物レンズ、広視野の接眼レンズの採用により高画質で広視野な観察が可能。
5穴の逆レボルバを使用。
金属表面観察だけでなく鉱物学や精密機械工業、化学工業分野などの生産現場や品質保証など幅広い用途にご使用頂けます。

・偏光観察可能な落射照明
・JIS規格対応顕微鏡用カメラを取り付けることができます。

※正立型なのでサンプルは両面研磨が必要です。
※サンプルサイズ：厚さ20ｍｍまで。

GR3400JLで観察した10円玉の表面

GR3400JLの使い易い機構部

JISアダプタ
松電舎オプションのカメラや
市販のJIS規格対応顕微鏡用カメラを
取り付けることが出来ます。

顕微鏡用カメラの取付例 ※カメラはオプションです。

顕微鏡用USBカメラを取り付けてパソコンで観察

※カメラ、パソコンは付属しておりません。
下記のオプションのカメラや市販の
JIS規格対応顕微鏡用カメラをご使用ください。

カメラと解析ソフトの組み合わせ事例

黒鉛球状化率を観察した画像

黒鉛球状化率測定ソフトはこちら

結晶粒度を観察した画像

結晶粒子解析ソフトはこちら

DAS（デンドライトアームスペーシング）を観察した画像

高機能画像処理・画像解析ソフトはコチラ

仕様

全体仕様

型式	GR3400JL
トータル倍率	50倍,100倍,200倍,400倍,600倍

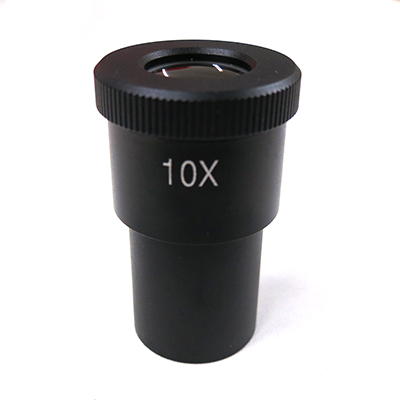

接眼レンズ	10倍（視野数18mm）

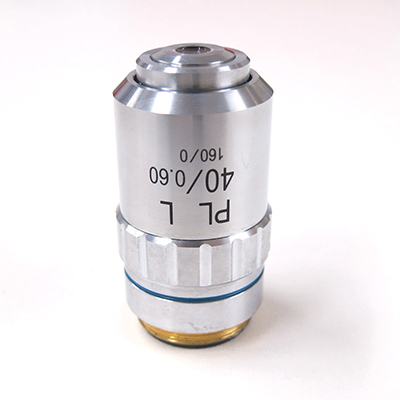

対物レンズ	プランアクロマート対物レンズ（カバーグラス不使用） 5倍・10倍・20倍・40倍・60倍
焦点調節	同軸粗微動方式（テンション調整機構、リミットストッパー、最小目盛り0.002mm）
レボルバ	レボルバ（5穴）
眼幅調整範囲	53～75mm
鏡筒型式	三眼ヘッド
偏光観察装置	ポラライザー、アナライザー
フィルター	ターレットフィルター（黄、青、緑、すりガラス）
ステージ	メカニカルステージ140x180mm 移動範囲：75x50mm
照明	LED（調光機構あり）
電源	AC100V　50/60Hz
本体サイズ	203×255×421（H）mm
重量	8.2Kg
