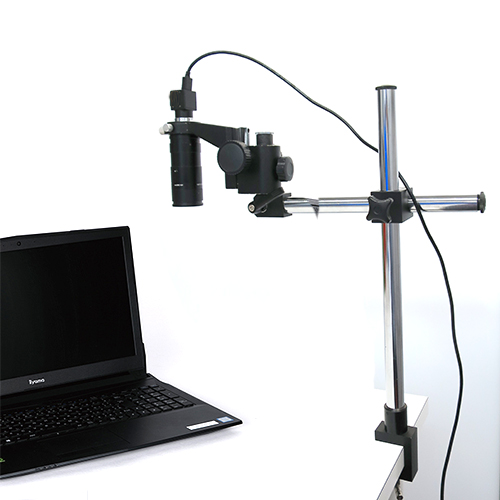

長距離観察USBマイクロスコープ（エッジ固定タイプ） LRA500CS-E

246,000円（税抜）

デモ機無料貸出
USB3.0

驚きのロングレンジ！
400mm～200mmと長作動距離での観察が可能です。

●20万円台の低価格
●作動距離が長く、観察に最適
●お客様のご希望に合わせ、撮影ソフトウェア開発も可能

※照明はオプションです。

製品について問い合わせる

製品の特長

観察視野を妨げることなく、対象物を観ることができる為様々なレイアウトが可能。
検査や検品、大型対象物の観察など幅広い用途での使用が可能です。

USB3.0接続
作動距離400mm～200mmの驚異のロングレンジ

※レンズに目盛がなく、ラッチ機能もないので、倍率を変えての寸法測定には不向きです。（倍率固定での測定には問題ありません。）

長距離からの観察が可能です

各作動距離からの見え方

作動距離400mmの場合

作動距離300mmの場合

作動距離200mmの場合

・斜めからの観察も可能

絞り付きレンズを採用で焦点深度の調整が可能

絞りを絞ると焦点深度が深くなります。

絞り付きレンズで綺麗に撮影するコツ

絞り付きレンズで綺麗に撮影するコツはこちらから（pdfが開きます）

カメラインストール方法

標準装備ソフトのご紹介（無償版）

標準装備の簡易計測ソフトの機能

静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows 10、11（64bit）
＊標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。

＊校正用ガラススケールはオプションです。

※当マイクロスコープは倍率を変えての計測は向いておりません。

詳細はコチラ

仕様

全体仕様

視野範囲	作動距離400mm時　倍率：3倍-30倍 113.0mmx85.0mm(3倍時)、 12.0mmx9.0mm（30倍時）
	作動距離300mm時　倍率：4倍-40倍 81.0mmx61.0mm（4倍時）、 8.1mmx6.1mm（40倍時）
	作動距離200mm時　倍率：6倍-60倍 52.5mmx39.5mm（6倍時）、 5.2mmx3.9mm（60倍時）
撮像素子	1/2.5”CMOS
画素数	500万画素
ピクセルサイズ	2.2μm×2.2μm
代表的な解像度（フレームレート※）	2592×1944　（18fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。

動作環境

対応OS	Windows 10 、11
CPU	Intel core i5以上
メモリ	8GB以上

全て標準装備

ダウンロード

寸法図

USBカメラ（CSシリーズ）_寸法図

（pdf／61 KB）
USBカメラ（CSシリーズ）_3DCAD(stp)

（zip／1 MB）

レンズ（SDS-LRA）_寸法図

（pdf／58 KB）
レンズ（SDS-LRA）_3DCAD(stp)

（zip／631 KB）

エッジ固定スタンド（GR-STD10）_寸法図

（pdf／85 KB）
エッジ固定スタンド（GR-STD10）_3DCAD(stp)

（zip／3 MB）

延長キット（EK-135）_寸法図

（pdf／52 KB）
延長キット（EK-135）_3DCAD(stp)

（zip／4 KB）

ドライバー

USB3 Visionカメラ CSシリーズ

（zip／140 MB）

ソフトウェア・アプリケーション

MFShip

（zip／175 MB）

32bit環境ではご使用できません。

有償版USBキーを挿さない場合は　機能制限版として起動します

取扱説明書・その他

CSカメラ取扱説明書

（pdf／647 KB）
映像調整のコツ

（pdf／548 KB）
MVSについて

（pdf／631 KB）
カメラI/O端子資料

（pdf／104 KB）

よくある質問

オプション

オプションの照明はこちら

フレキシブルLEDスポット照明
SPF-FL3

47,000円（税抜）

フレキシブルタイプのスポット照明はピンポイントで対象を照らすことが有効です。
反射が発生しやすい対象を角度を調整することで反射を抑えて観察可能です。
またピンポイント照射となりますので、対象を均等に照らすという事には少し不向きとなります。

長距離照射リング照明
VLR-15D103WD-CH1T-RA46

199,000円（税抜）

36,000円のリング照明を使用した場合はこちら

通常のリング照明では距離を200㎜程度離してしまうと光量が足りず十分に対象を照らすことが出来ませんでした。
この長距離照射リング照明は照射角度15°となっており200㎜～400㎜の距離を離しても十分な光量で対象を照らすことが可能です。
リング照明は対象を均等に照らすことが可能ですが、反射の強い対象の場合は光が映り込んでしまいハレーションが発生してしまいます。
