両側テレセントリック
両側テレセントリックレンズ（0.1×） RT1
310,000円（税抜）
- デモ機無料貸出
視野による画像の歪みが少なく、
奥行きのある部品の形状測定精度を大幅に改善
●物体側、像側ともテレセントリック構造の両側テレセントリックレンズです。
●視野による画像の歪みがなく、奥行きのある部品の形状測定精度を大幅に改善
●より高精度な測定をする場合に使用すると効果的
製品の特長
テレセントリックレンズは、物体距離内のいずれの位置においても一定の倍率を有しているレンズです。
被写界深度内では倍率の変動がありません。
<使用例>
テレセントリックレンズ使用時とマクロレンズ使用時の比較
マクロレンズを使用すると観察物を真上から撮影しても画面中央と端部の視差に歪みが見られます。
しかしテレセントリックレンズを使用すると画面中央と端部の視差による歪みが極めて小さく、 観察物が画面上のどこに映し出されていても正確な画像情報が得られます。
仕様
| 型番 | RT1 |
|---|---|
| 光学倍率 | 0.1x |
| 作動距離(W.D.) | 228±4mm |
| 被写界深度 | 34.8mm |
| 開口数(NA) | 0.01 |
| 光学ディストーション | 0.01 |
| 適合カメラ | 1/1.8インチ |
| マウント | Cマウント |
| 視野範囲 1/1.8インチカメラ(H×V) | 63.1mm×47.3mm |
| 視野範囲 1/2インチカメラ(H×V) | 56.8mm×42.6mm |
| 視野範囲 1/2.5インチカメラ(H×V) | 45.4mm×34.0mm |
| 視野範囲 1/3インチカメラ(H×V) | 42.6mm×31.9mm |

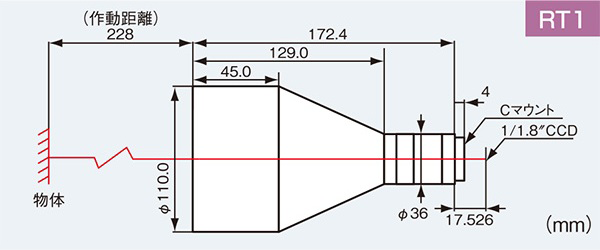

外径寸法
