耐熱ボアスコープ JKTシリーズ

お問い合わせください

1600℃まで対応！

●雰囲気温度最大1600℃の環境下で使用可能
●新方式ロッドレンズで明るく鮮明な画像
●USBカメラ・GigEカメラ・ハイビジョンカメラなどに対応

製品の特長

ご要望に合わせて制作いたします。

高温の雰囲気焼成炉の内部を連続してモニターできる耐熱ボアスコープです。
お客様のご要望をお打ち合わせさせていただき、受注生産となります。

お問い合わせシート

耐熱ボアスコープのお問合せの際には必ずご覧の上お問合せください。

WORD形式

PDF形式

雰囲気温度最大1600℃の環境下で使用可能！

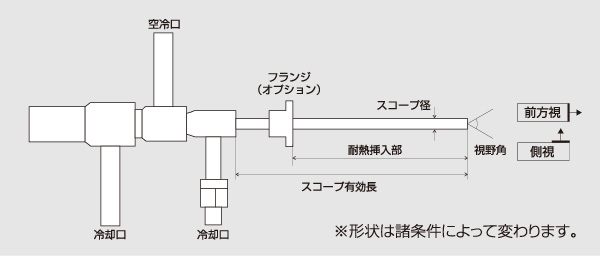

高性能ロッドレンズと産業用カメラを小型カメラジャケットに収容し、前面のサファイア製熱線反射ガラスで幅射熱をカット。
カメラジャケットとレンズを冷却水と空気で冷却することで、雰囲気温度最大1600℃の環境下で使用できます。
新方式のロッドレンズを採用しており、明るく鮮明な画像が得られるほか、水平55°の視野角で炉内の広範囲を監視できます。

産業用カメラは用途に合わせて変更可能

産業用カメラは用途に合わせて、USBカメラ・GigEカメラ・ハイビジョンカメラなどをお選びいただけます。
（産業用カメラは別売です。）

制作実績

	外径	有効長	視野方向/視野角	耐熱温度	水冷/空冷	用途	参考価格(※)
実績1	33.7mm	2000mm	45° / 70°	最大800℃	水冷	ガラス製造	2,686,700円
実績2	60.3mm	220mm	35° / 70°	最大400℃	水冷	化学プラント	2,307,000円
実績3	40mm	582mm	45° / 65°	最大800℃	水冷	エナジープラント	3,560,000円
実績4	40mm	1117mm	45° / 65°	最大1200℃	水冷	エナジープラント	2,214,000円
実績5	36mm	2020mm	90° / 65°	最大1200℃	水冷	重工業	2,357,000円

※価格は諸条件で決まるので、目安とお考えください。
※価格は耐熱ジャケットとボアスコープの価格です。

仕様

型番	JKTシリーズ
カメラ	USBカメラ・GigEカメラ・ハイビジョンカメラ等から選択
レンズ	ロッドレンズ式ボアスコープ最小径：φ32mm（諸条件で変わります。）

使用条件

炉内雰囲気温度	最大1600℃
冷却水	ボイラー用水（推奨）　15～30リットル/min、0.3MPa
冷却エアー	計装用空気（推奨）　30℃以下、100～150Nリットル/min、0.2MPa フィルターによってドレン除去されたドライエアーであること
