超高倍率高解像度4Kマイクロスコープ USH962PT-H3W

1,746,000円（税抜）

4K
デモ機無料貸出
高性能
超高倍率

高倍率高解像度レンズ + 4K解像度カメラ！
国内トップメーカーのハイエンド機並の画像をこの価格で！

●最大倍率750倍の高倍率レンズ搭載
●多機能SONYセンサー4Kカメラ搭載
●倍率200倍-2500倍
　日本トップレベルのズーム比12
●従来のハイエンド機の1/4の価格
●同軸照明タイプ

※4Kモニタは別売です。
（13インチなどの小型のモバイル4Kモニターでは相性により映像出力されない場合もございます。4Kモニターをお持ちの方はデモ機でご確認ください。）

製品について問い合わせる

製品の特長

微妙な段差や立体物もくっきり再現（焦点合成機能）

焦点合成機能を搭載し、複数の焦点位置で撮影した画像を自動合成。
全体にピントが合った高精細な画像をワンクリックで取得できます。

限られた視野を超えた”広く”観察可能（画像連結）

※PC制御時のみの機能

電子部品、基板、金属加工面などの微細観察から
研究・教育用途まで幅広く対応します。

収差、色収差を大幅軽減！

USH962PT-H3Wは色分解や収差を極限に抑えているため、滲みのない、くっきりした映像を実現できます。

・同じカメラを使用しレンズを変えて映像を比較

シリコンウエハーの表面を観察（約1200倍）

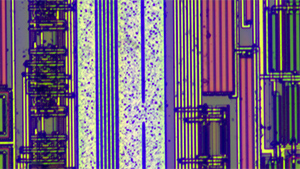

**同等倍率の他機種レンズで観察した場合**
1000倍を超える超高倍率で観察時には、
サンプルによっては、波長の違いにより
色分解を起こしています。

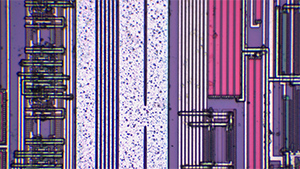

**USH962PT-H3Wで観察した場合**
超高倍率時でも、
色分解を起こさず観察することができます。

エッジがよりシャープに！

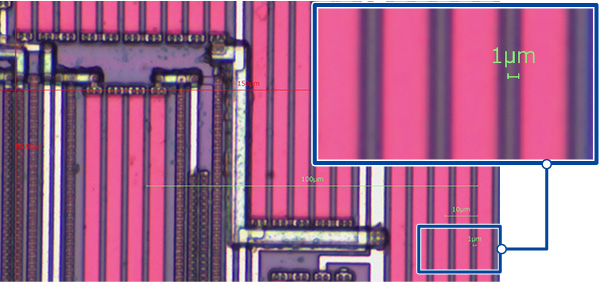

最大倍率でシリコンウェハーの表面を観察

必要なものだけを揃え、必要のない機能は省きました。
オートフォーカス、焦点合成機能は付属しません。
より綺麗な画像で観察するためレンズに力を注ぎました。
日本トップレベルのレンズで観察した高画質の画像をご覧ください。

※テスト依頼を承っております。お気軽にご連絡ください。

任意ライン表示可能

縦横10本ずつ任意ラインの表示が可能です。
ラインの色は変更可能です。

豊富な計測機能付き

PCなしでキャリブレーション（校正）、計測ができます。
※校正を行うには校正用のガラススケールが必要です。

＜計測項目＞

2点間距離測定
2点面積測定
多角形測定
折線測定

2点円測定
3点円測定（直径、周長、面積）
4点指定角度測定

　　　　　など

同軸照明の特長

同軸照明（LED同軸落射照明）とは一旦照明をレンズ内に入れて、レンズ方向から
垂直に照明を落射させ観察物を照射し、その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、金属、樹脂、シリコンウェハなど
光反射率の高い対象物、銀色にメッキされたシールやフィルムなどの表面観察にも適しています。

拡散反射物の観察にはリング照明が適しています。

同軸照明とは

同軸照明とは？（詳細は松電舎運営技術サイトが開きます。）

同軸照明とリング照明の見え方の違い

研磨された金属表面を観察しました。

シリコンウェハーを観察しました。

金属メッキ部品を観察しました。

※印刷物などの光が拡散する対象物には同軸照明は不向きです。

同軸照明に向かない対象物について

※同軸照明に向かない対象物についてはこちらから

仕様

全体仕様

トータル倍率	200倍－2500倍　※倍率は17インチモニタ換算の計算値
視野範囲	1.8mm×1.0mm　（65倍時）
視野範囲	0.15mm×0.085mm　（750倍時）
作動距離	14mm　※倍率に関わらずほぼ一定です。
撮像素子	1/1.8”CMOS
ピクセルサイズ	2.0μm×2.0μm
解像度	3840×2160（4K）
フレームレート	60fps
