ハイブリッドマイクロスコープ

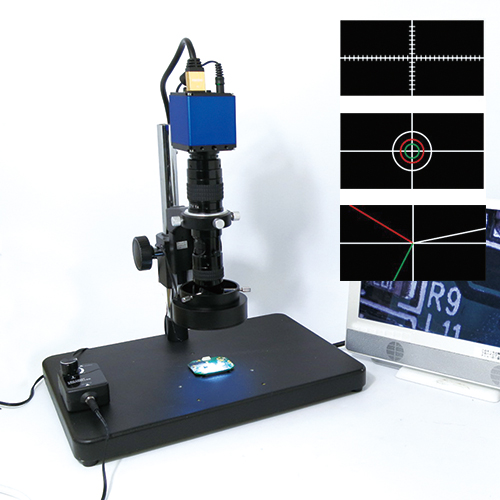

高倍率 多機能ハイブリッドマイクロスコープ FZ200HD3-MePRO
454,000円（税抜）
- 静止画保存
- PC不要
- デモ機無料貸出
- FULL HD
パソコン不要！ソフト不要！で簡単計測・ライン発生
フルハイビジョンマイクロスコープの最高峰
●任意クロスライン・同心円・角度線機能付
●計測機能付（PC本体不要！モニタ上で計測可能）
●画像保存可能。カメラ本体に画像保存機能が付属
●ハレーション抑制機能付（HDR機能付）
●倍率60倍-320倍
（※倍率は17インチモニタ換算の計算値）
●オプションの0.5倍補助レンズを使用すれば倍率変更可能
※モニタは付属しておりません。
製品の特長
- 任意クロスライン・同心円・角度線機能付
- 計測機能付（PC本体不要！モニタ上で計測可能）

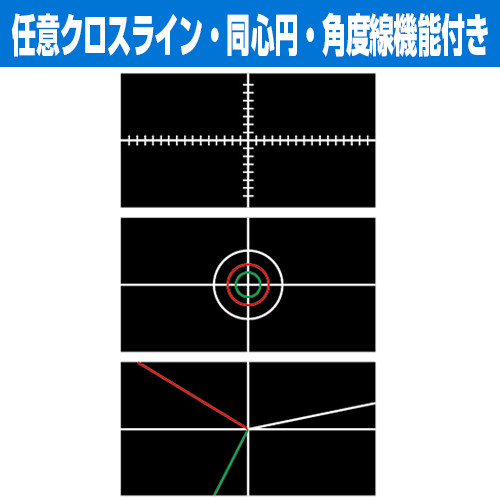

任意クロスライン・同心円・角度線機能付
任意クロスライン発生機能
任意の位置にクロスラインを 発生させることができます。
ラインの色は自由に 設定していただけます。
同心円発生機能
クロスラインのクロスポイントを 中心に同心円を発生させることが できます。（最大5本まで）
ラインの色は自由に 設定していただけます。
角度線発生機能
クロスラインのクロスポイントを 始点に角度線を発生させる ことができます。
任意の角度に設定できます。 （最大5本まで）
ラインの色は自由に 設定していただけます。

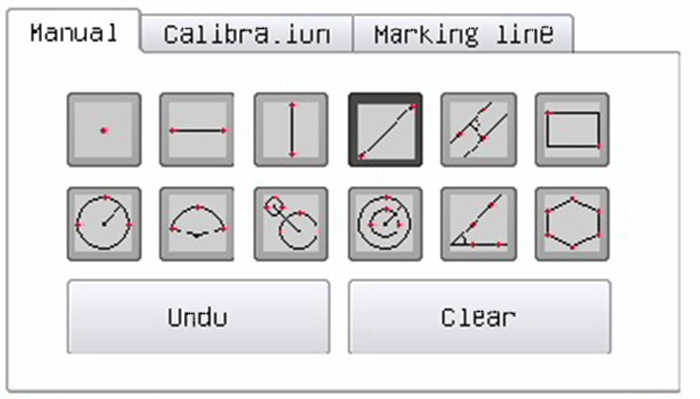

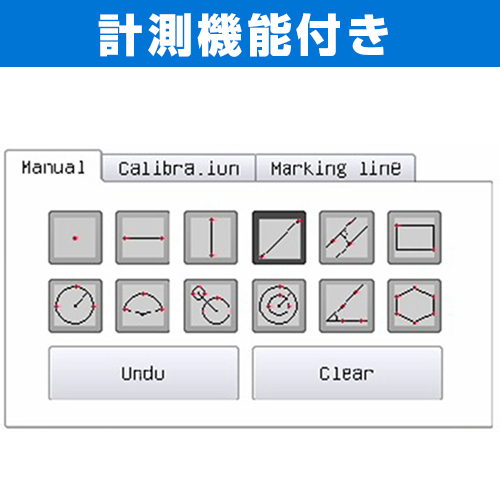

計測機能付（PC本体不要！モニタ上で計測可能）
【計測項目】
- ２点間距離
- 垂線
- ４点角度
- 円弧
- 円の半径
- ２円中心距離
- 四角形の面積と
四角形の周の長さ - 多角形の面積と
多角形の周の長さ - 平行線距離測定
その他の特長
計測アシスト機能付属
4倍、9倍、16倍から拡大率をお選びいただけます。
人的誤差を大幅軽減！
エッジ部分にマウスカーソルを近づけると
自動的にエッジを読み取り、
マウスカーソルの色が白から黒に変わります。
それによりマウスクリックの人的な誤差を軽減し
より正確な計測が可能になります。
データ抽出機能
CSVデータは付属のUSBメモリに保存されます。
画像保存可能！
付属のUSBメモリに
静止画を保存できます。
（JPEG/BMP形式選択可能）
ワンタッチで画像を保存
できます。
ワイドダイナミックレンジ（HDR機能付）
通常の画像に比べて幅広いダイナミックレンジを表現可能にする機能が付属しています。
明暗のある画像でも黒つぶれや白とびを少なくすることができます。
このHDR合成機能を応用すると、ハレーションを軽減させた映像を撮影することができます。
簡単設定！簡単操作！簡単保存！
直結の簡単接続。
ソフトは不要
- 表示遅れのない滑らかな表示
- フルハイジョンの高解像度
- モニタに接続するだけですぐに映像表示！（面倒な設定やソフトウェアのインストールはありません）
- 現場にPCを置く必要がありません。
仕様
全体仕様
| トータル倍率 | 60倍－320倍 ※倍率は17インチモニタ換算の計算値 |
|---|---|
| 視野範囲 | 5.9mm×3.9mm （60倍時） |
| 0.9mm×0.6mm （320倍時） | |
| 作動距離 | 95mm ※倍率に関わらずほぼ一定です。 |
| 撮像素子 | 1/3”CMOS |
| ピクセルサイズ | 2.75μm×2.75μm |
| 解像度 | 1920×1080（フルハイビジョン） |
| 記録媒体 | USBメモリ（最大32GB） |
| 記録ファイル形式 | 静止画：jpeg / bmp |
| フレームレート | 60fps |
全て標準装備
・ACアダプタ
・USBメモリ（16GB）
・マウス
・HDMIケーブル
精度：±0.003mm
ダウンロード
寸法図
-
（pdf／63 KB）
-
ハイビジョンカメラ（GR200HD2）_3DCAD(stp)
（zip／279 KB）
-
（pdf／75 KB）
-
（zip／464 KB）
-
（pdf／111 KB）
-
（zip／2 MB）
-
（pdf／73 KB）
-
（zip／2 MB）
よくある質問
オプション
セミカスタムについて
多機能ハイブリッドマイクロスコープに使用しているカメラの
カスタマイズが可能になりました！！
御社オリジナルのカメラを製作することが可能です。
ご要望例
- クロスラインに、数値を含めた目盛りを表示させてほしい。
- 目盛りは校正値と連動し、常に正しい寸法が表示されるように
- モノサシの様に使いたい為、目盛り表示したクロスラインは簡単に動かしたい。

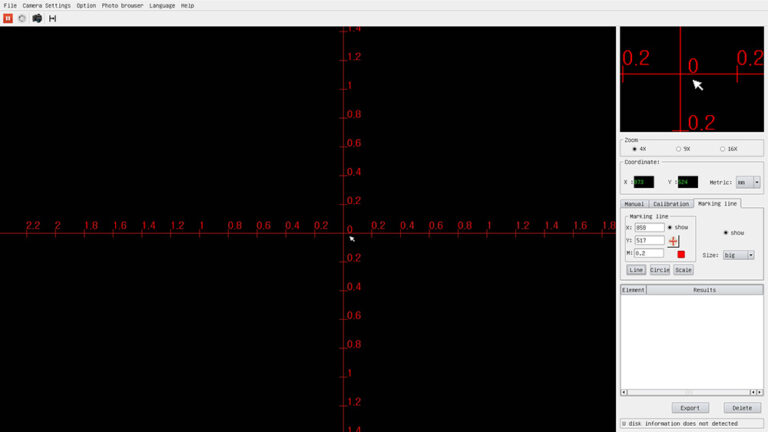

以上のご要望内容から下記のイメージが作成できます。
モノサシの様な感覚で簡単に測長が行えます。
他にもお好みの描画機能を付属できます。

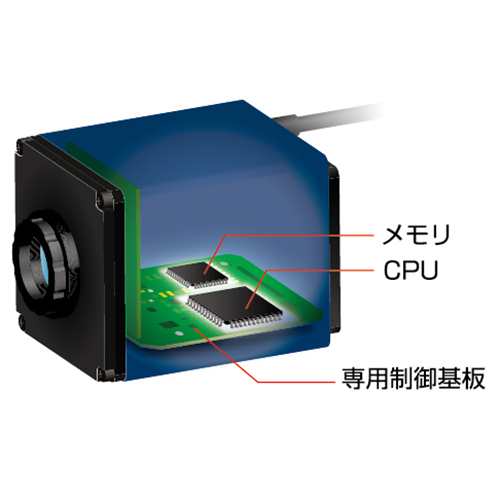

カメラ本体内にメモリを積み、その中にプログラムするのであまり複雑なことはできませんが、 斜め線を表示させる、マーキングを表示させる、同心円を表示させる、 2画面表示等の簡単な機能を付加したマイクロスコープ／カメラのカスタマイズを承ります。
1台からのご注文が可能です。
アプリケーション例（簡易的な投影機、測定顕微鏡としての使用例）
ハイブリッドマイクロスコープを
投影機のようにお使いいただくことも可能です。
透過照明を使い、下から光を当てることで、
対象物の輪郭がモニタに投影されます。
ハイブリッドマイクロスコープで
クロスラインを表示し、
そのラインに対象物を合わせ
対象物の寸法測定も可能になります。
レンズはテレセントリックレンズに
変更するとより高精度の測定が可能です。
