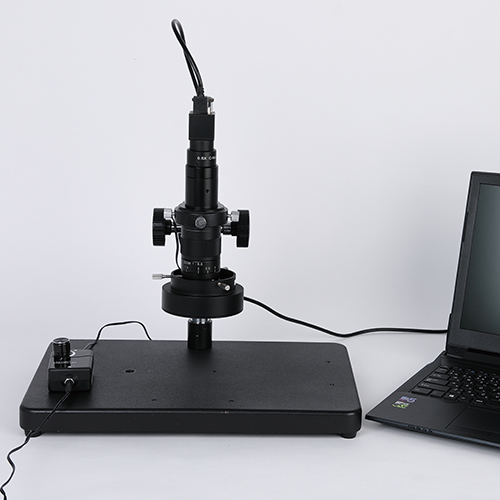

偏光マイクロスコープ HTG500CS

271,000円（税抜）

デモ機無料貸出
偏光
USB3.0

観察時のピカッ・ギラッとする反射を大幅軽減できます。

●レンズ先端、LEDリング照明に偏光フィルターをつけ、Wフィルターでハレーションを大幅に軽減
●倍率30倍-140倍
●オプションの0.5倍補助レンズを使用すれば倍率15倍-70倍
●2点間距離の測定ができる簡易計測ソフトが標準装備
※計測にはスケールを使用した校正作業が必要です。
●計測・焦点合成・自動外観検査・画像連結ソフトなど豊富なソフトウェアを取り揃え
●お客様のご希望に合わせ、ソフトウェア開発も可能

製品について問い合わせる

製品の特長

Wフィルターでハレーションを大幅軽減！！

レンズの先端に偏光フィルター、LEDリング照明に偏光フィルターを取り付けることで光を偏光させる
（光に特定方向性を持たせる・反射除去）ことができ、観察画像で表面反射やハレーションを軽減できます。

※偏光観察についての詳しい説明はこちらをご参照ください。
（マイクロスコープ専門サイトが開きます。）

偏光マイクロスコープ HTG500CS　比較画像

＜基板上のハンダや金属端子の場合＞

henkourhikaku1-1 — 通常のLEDリング照明を
使ったマイクロスコープ

henkourhikaku1-2 — Wフィルターを使用した
偏光マイクロスコープ

LEDリング照明を使用し観察すると（左の写真）ハンダ部や金属端子部で表面反射やハレーションが起こり観察することが困難です。
偏光マイクロスコープで観察すると（右の写真）、Wフィルターによって表面反射やハレーションを大幅に軽減できます。

＜ビニールの表面＞

henkourhikaku2-1 — 通常のLEDリング照明を
使ったマイクロスコープ

henkourhikaku2-2 — Wフィルターを使用した
偏光マイクロスコープ

LEDリング照明を使用し観察すると（左の写真）、ビニールの表面部でハレーションが起こり観察することが困難です。
偏光マイクロスコープで観察すると（右の写真）、Wフィルターによって表面反射やハレーションを大幅に軽減され、
模様のエッジ部分まで観察できるようになりました。

＜保存スティック内のICチップ＞

henkourhikaku3-1 — 通常のLEDリング照明を
使ったマイクロスコープ

henkourhikaku3-2 — Wフィルターを使用した
偏光マイクロスコープ

偏光マイクロスコープで観察すると通常のLEDリング照明で観察した左の写真では見えなかった、
保存スティック内のICチップ上の印字や足番号認識のためのくぼみが確認できるようになりました。

＜ICの印字＞

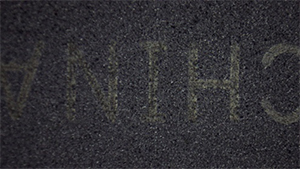

henkourhikaku4-1 — 通常のLEDリング照明を
使ったマイクロスコープ

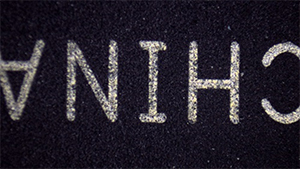

henkourhikaku4-2 — Wフィルターを使用した
偏光マイクロスコープ

＜半田部＞

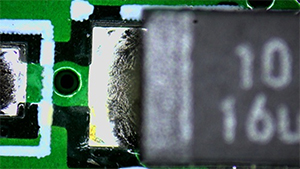

henkourhikaku5-1 — 通常のLEDリング照明を
使ったマイクロスコープ

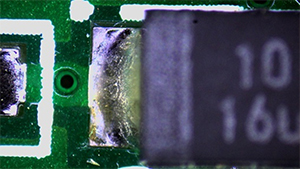

henkourhikaku5-2 — Wフィルターを使用した
偏光マイクロスコープ

＜反射率の高い部分と低い部分が混在する対象物＞

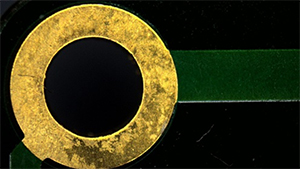

henkourhikaku6-1 — 通常のLEDリング照明を
使ったマイクロスコープ

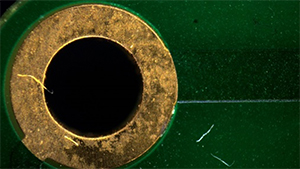

henkourhikaku6-2 — Wフィルターを使用した
偏光マイクロスコープ

＜フィルム上の印刷フィルム上の印刷＞

henkourhikaku7-1 — 通常のLEDリング照明を
使ったマイクロスコープ

henkourhikaku7-2 — Wフィルターを使用した
偏光マイクロスコープ

＜白い樹脂の凸文字（エンボス部）＞

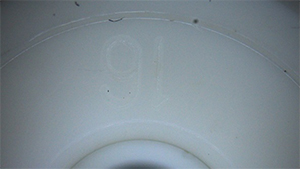

henkourhikaku8-1 — 通常のLEDリング照明を
使ったマイクロスコープ

henkourhikaku8-2 — Wフィルターを使用した
偏光マイクロスコープ

カメラインストール方法（Youtube動画が開きます）

標準装備ソフトのご紹介（無償版）

標準装備の簡易計測ソフトの機能

静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows 10、11（64bit）
＊標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。

＊校正用ガラススケールはオプションです。

この無償版の計測ソフトは・・・

●主な違いを表にまとめてあります。必要な機能に合わせてお選びください

	MFShip（無償版）	MFShip（有償版）
2点間距離	○	○
多機能計測	×	○
エッジ自動フィット機能	×	○
フォーカス合成機能	×	○
HDR合成機能	×	○
画像連結機能	×	○
Excel 出力	○	○
画像データのサムネイル表示	○	○
画面表示倍率変更	○	○
クロスライン表示	○	○
格子目盛表示	○	○
対応OS	Windows 10、11（64bit）	Windows 10、11（64bit）

目玉のくるっと合成も可能！

仕様

全体仕様

トータル倍率	30倍－140倍　※倍率は17インチモニタ換算の計算値
作動距離	90mm　※倍率に関わらずほぼ一定です。
視野範囲	15.5mm×12.0mm　（20倍時）
視野範囲	2.7mm×2.0mm　（120倍時）
撮像素子	1/2.5”CMOS
画素数	500万画素
ピクセルサイズ	2.2μm×2.2μm
代表的な解像度（フレームレート※）	フル解像度　2592×1944　（18fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。
