マイクロスコープ

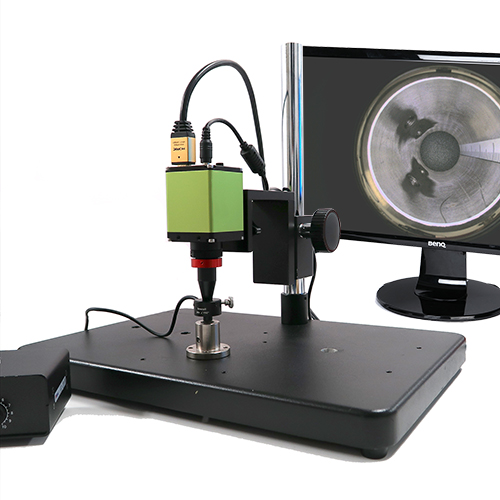

穴内壁観察用マイクロスコープ（φ8mm～φ50mm） PHL200BA
422,000円（税抜）
- デモ機無料貸出
- FULL HD
内壁360°一発観察！
●穴観察に最適な被写界深度の深いレンズを採用。更に、絞り付レンズのため被写界深度の調整ができます。
●φ8mm～φ50mmの穴内壁を観察するのに最適な照明を採用

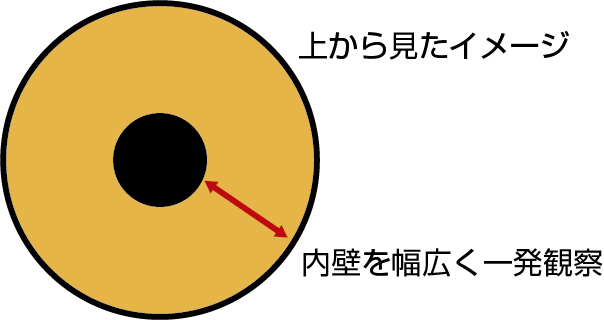

●魚眼効果により内壁を幅広く一発観察できます。
製品の特長
この機種の最大の特長

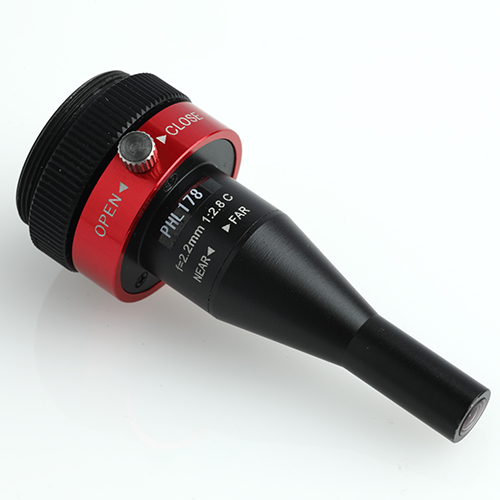

●特長1 178°広角レンズ（ホールインスペクションレンズ）を採用
視野角は178°もあります。
下記の通り、ほぼ水平角度で視野が広がります。
360°全周一発観察可能
●特長2 被写界深度の深い魚眼レンズ採用
穴にレンズを挿入しなくても穴の内壁を観察することができます。

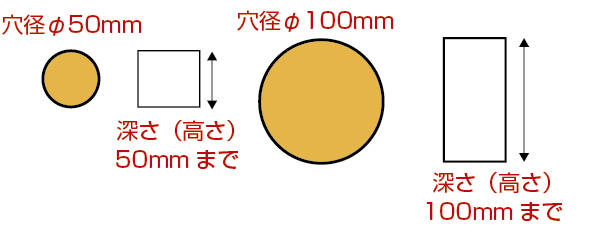

穴径はφ8mm～φ100mm、深さは穴径と同程度（例：φ100mmならば深さ100mm程度）が限界です。
元々被写界深度の深いレンズを採用。更に絞り機構付きで被写界深度の調整が可能です。
固定焦点レンズで撮影した画像と比べると被写界深度が深いことが分かります。
●特長3 対象物に挿入する必要がないため、緩衝しにくい
ホールレンズは視野角が178°と広く、そのため穴に挿入する必要がありません。
穴入口、または挿入しても数mmだけで、対象物を傷つける可能性はグッと低くなります。
もし深穴の場合は、穴に少しレンズを挿入することで、深い穴の内壁を観察することができます。
●特長4 Cマウント対応レンズ

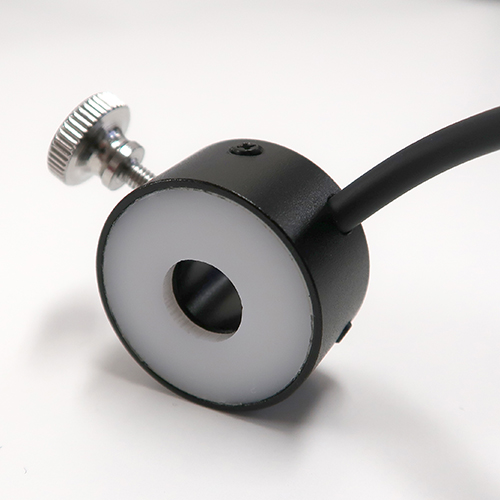

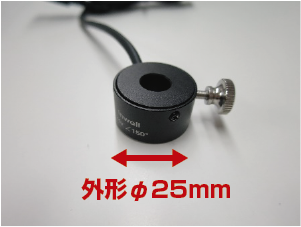

●特長5 穴径に対応した極小径LEDリング照明を採用
穴径φ8～50mmに最適な
超極小径LEDリング照明を採用
観察事例

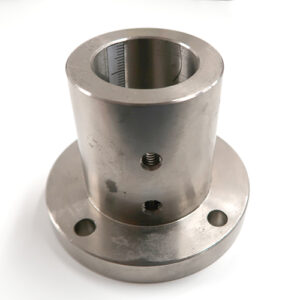

●φ30mmのフランジ内壁を観察
| 観察範囲：狭い | 観察範囲：広い |
| 被写界深度（一度にピントの合う距離）：浅い | 被写界深度（一度にピントの合う距離）：深い |

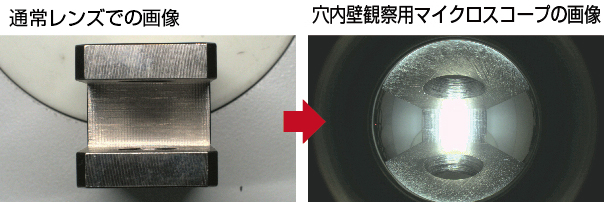

●コの字型ブラケット内壁を観察
| 観察範囲：狭い | 観察範囲：広い |
| 被写界深度（一度にピントの合う距離）：浅い | 被写界深度（一度にピントの合う距離）：深い |
仕様
| 対応ホール径 | φ8ｍｍ～φ50ｍｍ程度 |
|---|---|
| 対応ホール深さ | 50mm程度 |
| 視野角 | 178° |
| 最至近撮影距離 | 5mm |
| 撮像素子 | 1/2インチ CMOS |
| ピクセルサイズ | 3.75µm×3.75µm |
| 解像度 | 1920×1080（ハイビジョン） |
| フレームレート | 50fps |
| F値 | 2.8～16 |
全て標準装備
●ホールインスペクションレンズ
●小型リング照明
（レンズ固定アダプタ付き）
●ハイビジョンカメラ
●ACアダプタ
●ハイビジョンケーブル
●カメラスタンド
ダウンロード
寸法図
-
（pdf／65 KB）
-
（zip／223 KB）
-
（pdf／322 KB）
-
（zip／313 KB）
-
（pdf／65 KB）
-
（zip／149 KB）
-
（pdf／73 KB）
-
（zip／2 MB）
