溶接溶け込み量測定マイクロスコープ YTG500CS-MFS

391,000円（税抜）

溶接溶け込み量の寸法測定を効率化！
本格仕様マイクロスコープと測定機能充実ソフトウェアのセットです。

※ノートPCは付属しません。

製品の特長

計測ソフトウェア

「MFShip」は、計測をアシストする機能が充実しており、手間取る溶接の溶け込み量計測においても効率的に行えます。
＜MFShipを使用して寸法計測＞

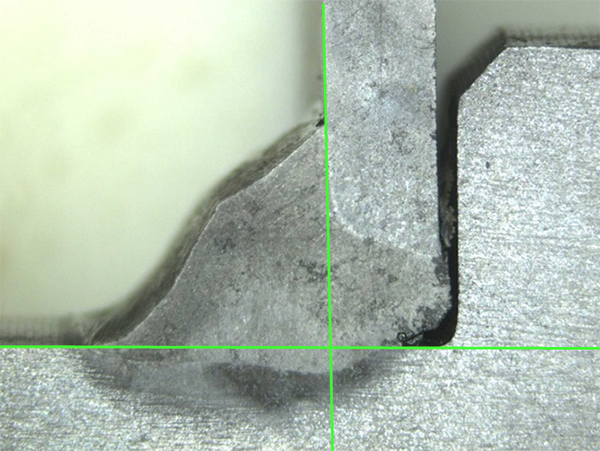

任意の場所をマウスクリックすることにより、画面に対してクロスラインを発生させます。
ズレていれば、再度クリックすることで簡単にライン位置を変更できます。

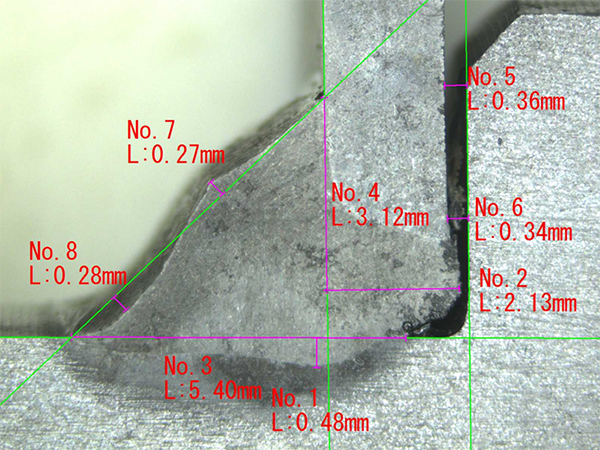

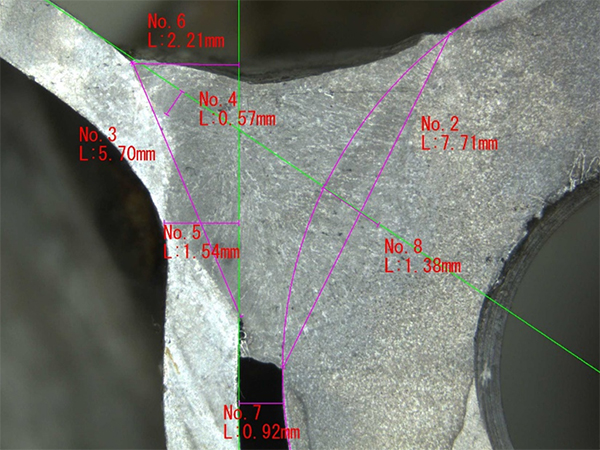

多彩な計測項目があり、実際の計測はもちろん、基準線としても活用できます。
基準線として活用する場合は、測定値表示をOFFにできます。
また計測ラインや数値は1本ごとに表示色を変更できます。

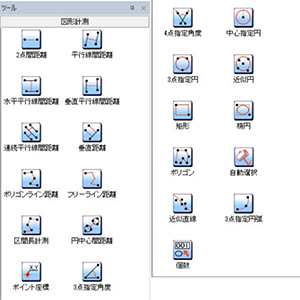

・二点間距離　・平行線間距離　・水平平行線間距離　・垂直平行線間距離　・垂直距離　・円中心間距離
・ポイント座標　・３点指定角　・４点指定角　・３点指定円　・近似円　・矩形　・楕円　・近似直線　・３点指定円

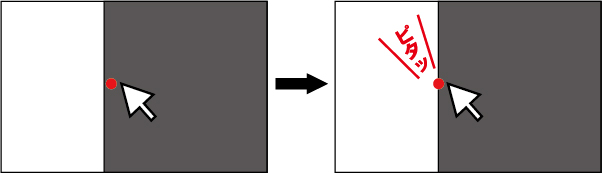

マウスカーソルを計測したい線付近に近づけると、エッジに自動的にフィットします。
そのため、測定者による人的誤差を軽減し、正確な測定が可能！

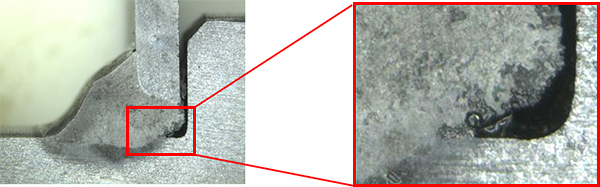

マウスのホイールを回すことでマウスカーソルが指示している点を中心にして、デジタルズームにて拡大・縮小できます。
直感操作でズームでき、とても便利な機能です。

任意のサイズで任意の場所にスケール表示ができます。

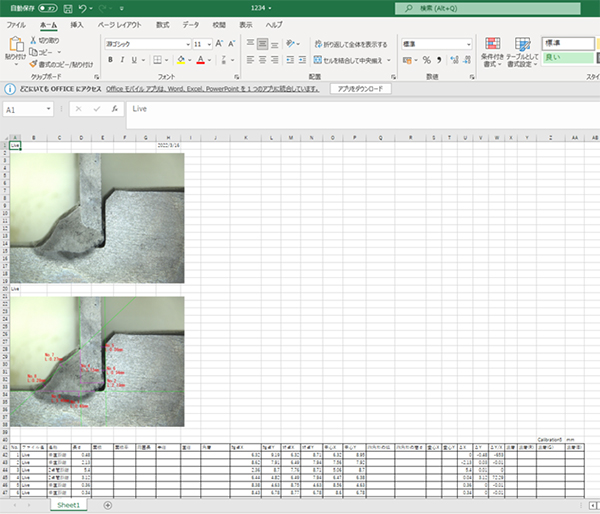

ワンクリックで、Excelへ計測データを転送することが可能です。

生画像、計測値入画像（ライン入画像）込みで、計測値が一発でExcel出力されるので、
レポート作成の時間が短縮され、非常に便利な機能です。

トータル倍率	25倍－140倍　※倍率は17インチモニタ換算の計算値
作動距離	90mm　※倍率に関わらずほぼ一定です。
視野範囲	16.0mm×12.0mm　（25倍時） 2.7mm×2.0mm　（140倍時）
撮像素子	1/2.5”CMOS
画素数	500万画素
代表的な解像度（フレームレート※）	2592×1944（18fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。
対応OS	Windows 10、11（64bit）
CPU	Intel core i5以上
メモリ	8GB以上(64bit)
