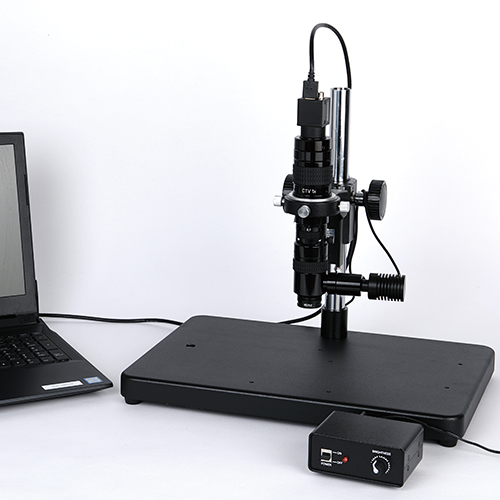

同軸照明USBマイクロスコープ Z500CS-1W

385,000円（税抜）

デモ機無料貸出
USB3.0

反射が起こりやすい対象物の観察に最適
同軸照明タイプのUSBマイクロスコープ

●鏡面に近い反射率の高い平面（研磨した金属、メッキ、シリコンウェハー、溶接の溶け込み量の観察等）の観察に最適！同軸照明タイプ
●2点間距離の測定ができる簡易計測ソフトが標準装備

※計測にはスケールを使用した校正作業が必要です。

製品について問い合わせる

製品の特長

主な特長

光沢のある金属、シリコンウェハー、銀色にメッキされたシール等の観察に適しています。
光学6倍比ズームレンズ搭載でトータル倍率70倍～390倍
調光機能付き同軸照明で観察

同軸照明の特長

同軸照明（LED同軸落射照明）とは一旦照明をレンズ内に入れて、レンズ方向から
垂直に照明を落射させ観察物を照射し、その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、金属、樹脂、シリコンウェハなど
光反射率の高い対象物、銀色にメッキされたシールやフィルムなどの表面観察にも適しています。

拡散反射物の観察にはリング照明が適しています。
リング照明タイプはこちらから。

同軸照明とは

同軸照明とは？（詳細は松電舎運営技術サイトが開きます。）

同軸照明とリング照明の見え方の違い

研磨された金属表面を観察しました。

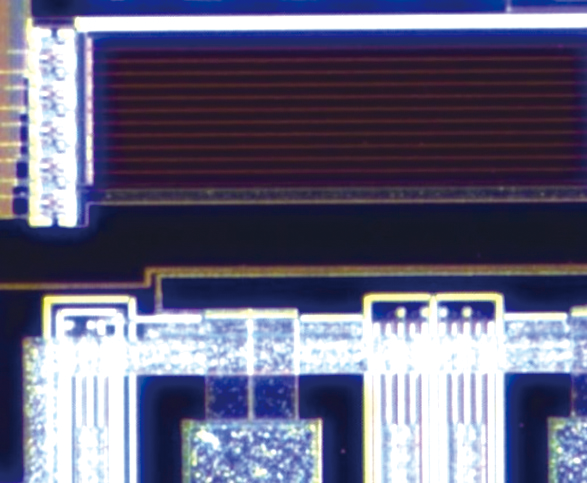

シリコンウェハーを観察しました。

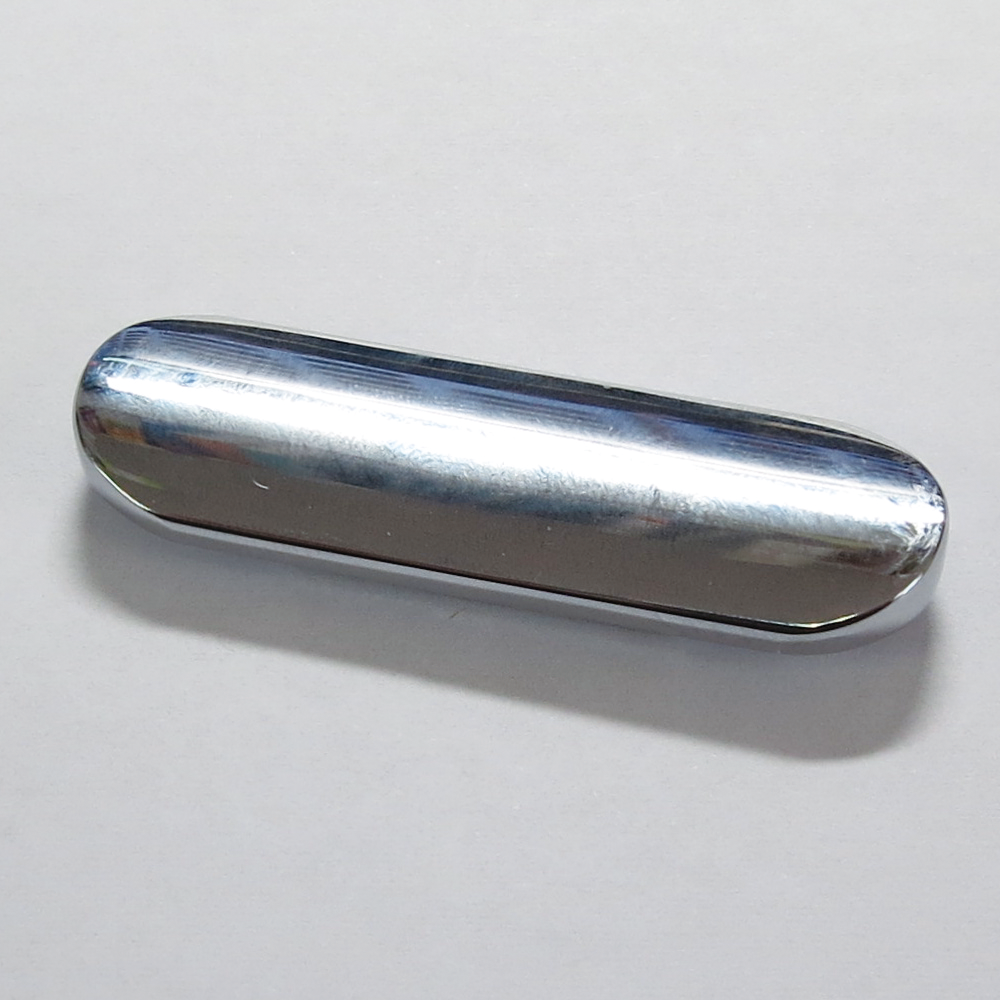

金属メッキ部品を観察しました。

※印刷物などの光が拡散する対象物には同軸照明は不向きです。

※同軸照明に向かない対象物についてはこちらから

カメラインストール方法

標準装備ソフトのご紹介（無償版）

標準装備の簡易計測ソフトの機能

静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows 10、11（64bit）
＊標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。

＊校正用ガラススケールはオプションです。

この無償版の計測ソフトは・・・

●主な違いを表にまとめてあります。必要な機能に合わせてお選びください

	MFShip（無償版）	MFShip（有償版）
2点間距離	○	○
多機能計測	×	○
エッジ自動フィット機能	×	○
フォーカス合成機能	×	○
HDR合成機能	×	○
画像連結機能	×	○
Excel 出力	○	○
画像データのサムネイル表示	○	○
画面表示倍率変更	○	○
クロスライン表示	○	○
格子目盛表示	○	○
対応OS	Windows 10、11（64bit）	Windows 10、11（64bit）

目玉のくるっと合成も可能！

仕様

全体仕様

トータル倍率	70倍－390倍　※倍率は17インチモニタ換算の計算値
作動距離	52mm　※倍率に関わらずほぼ一定です。
視野範囲	5.2mm×3.9mm　（50倍時）
視野範囲	0.8mm×0.6mm　（270倍時）
撮像素子	1/2.5”CMOS
画素数	500万画素
ピクセルサイズ	2.2μm×2.2μm
代表的な解像度（フレームレート※）	2592×1944　（18fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。
